Jak naprawić sznur światłowodowy?

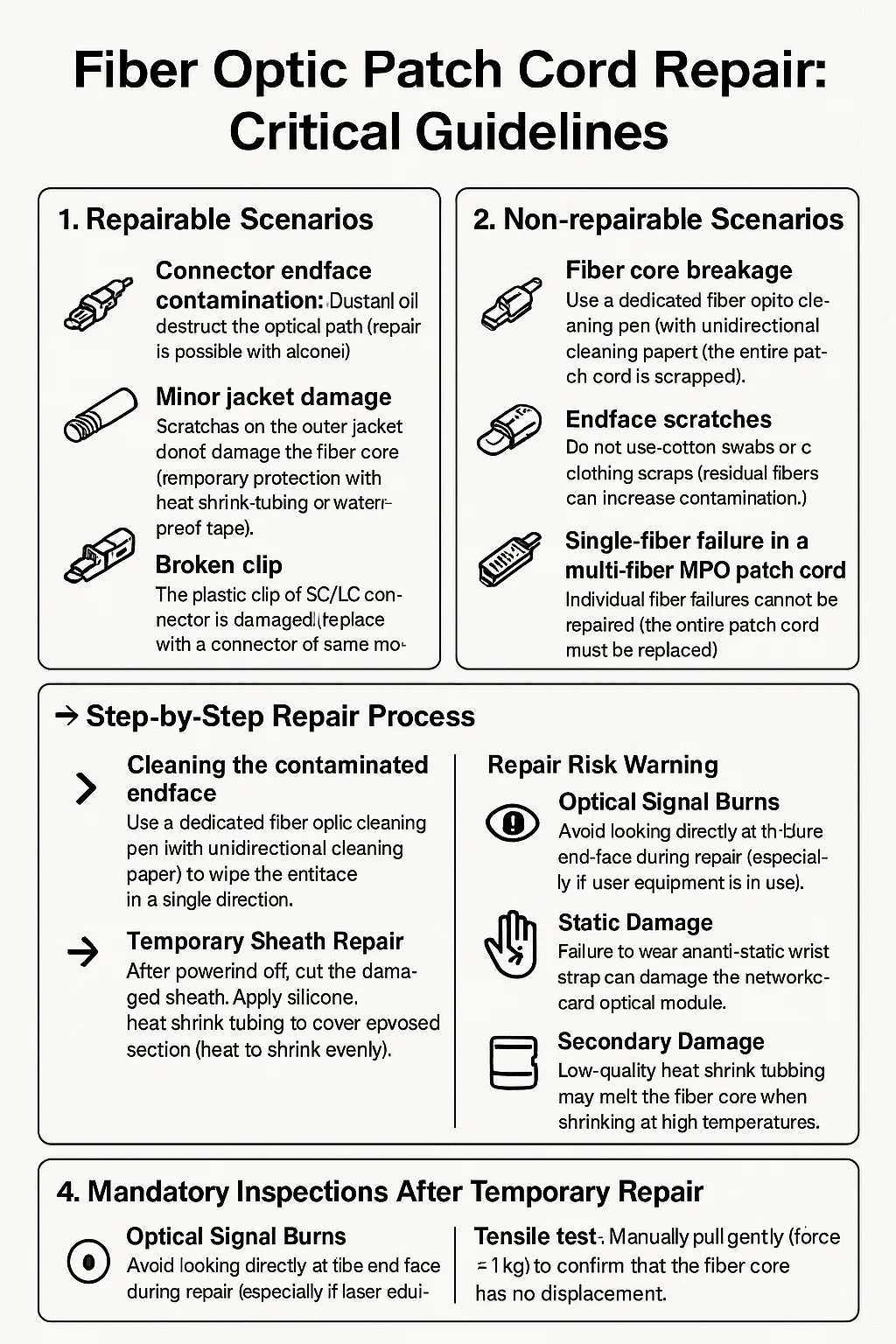

Przewód światłowodowy Naprawa: Krytyczne wytyczne

1. Scenariusze możliwe do naprawienia
Zanieczyszczenie złącza końcowego: Pył i olej utrudniają ścieżkę optyczną (naprawa jest możliwa z alkoholem i tkaniną).
Niewielkie uszkodzenia kurtki: Zarysy na zewnętrznej kurtce nie uszkadzają rdzenia włóknistego (tymczasowa ochrona z rurką kurczącą się lub wodoodporną taśmą).
Złamany klips: Plastikowy klip złącza SC/LC jest uszkodzony (zastąp złączem tego samego modelu).

2. Scenariusze nieobsługiwane
Rozbicie rdzenia światłowodowego: nadmierne zginanie lub ściskanie powoduje pęknięcie włókna szklanego (cały sznur łaty jest złomowany).
Zarysy końcowe: zadrapania na ceramicznej płaszczu większe niż 0,2 µm (degradacja sygnału stała).
Awaria pojedynczego włókien w sznurku MPO MPO MPO: Nie można naprawić poszczególnych awarii włókien (cały przewód łatki należy wymienić).

3. Proces naprawy krok po kroku
► Czyszczenie zanieczyszczonej powierzchni końcowej
Użyj dedykowanego światłowodowego długopisu czyszczącego (z jednokierunkowym papierem czyszczącym), aby wytrzeć powierzchnię w jednym kierunku.
Nie używaj bawełnianych wymazów ani resztek odzieży (resztkowe włókna mogą zwiększyć zanieczyszczenie).
Sprawdź ciągłość za pomocą czerwonego wskaźnika lasera.
► Tymczasowa naprawa pochwy
Po wyłączeniu pokrój uszkodzoną pochwę.
Zastosuj silikonowe rurki kurczącego się ciepła, aby pokryć odsłonięty odcinek (ciepło, aby równomiernie kurczyć).
Opancerzone kable łatek powinny być uszczelnione metaliczną taśmą i żywicą epoksydową.
► Wymiana złącza
Odetnij sekcję warkocz z oryginalnego złącza (pozostaw co najmniej 30 cm nadmiaru).
Rozpieranie błonnika: Użyj szczypców Millera, aby usunąć powłokę i wyczyścić gołe błonnik za pomocą alkoholu.
Włóż nowe złącze LC/SC i wylecz rdzeń włókna żywicą epoksydową.
Polerowaj twarz końcową szlifierką (obowiązkowe; ręczne polerowanie jest niewiarygodne).

4. Naprawa ostrzeżenia o ryzyku
Oparzenia sygnałów optycznych: Unikaj bezpośrednio patrzenia na twarz końcowego światłowodowego podczas naprawy (szczególnie jeśli używany jest sprzęt laserowy).
Uszkodzenie statyczne: Brak noszenia przeciwstatycznego paska na nadgarstek może uszkodzić moduł optyczny karty sieciowej.
Uszkodzenie wtórne: niska jakość rurki kurczenia cieplnego mogą stopić rdzeń światłowodowy podczas kurczenia się w wysokich temperaturach.

5. Obowiązkowe kontrole po tymczasowej naprawie
Test mocy optycznej: Wartość tłumienia musi być <0,5 dB wyższa niż standard pierwotnego producenta. Test na rozciąganie: Ręcznie pociągnij delikatnie (siła ≤ 1 kg), aby potwierdzić, że rdzeń światłowodowy nie ma przemieszczenia.
Test zakrętu: otrzepu wokół cylindra o średnicy 4 cm trzykrotnie, fluktuacja mocy optycznej <0,2db.
