Jak testować sznurki światłowodowe?

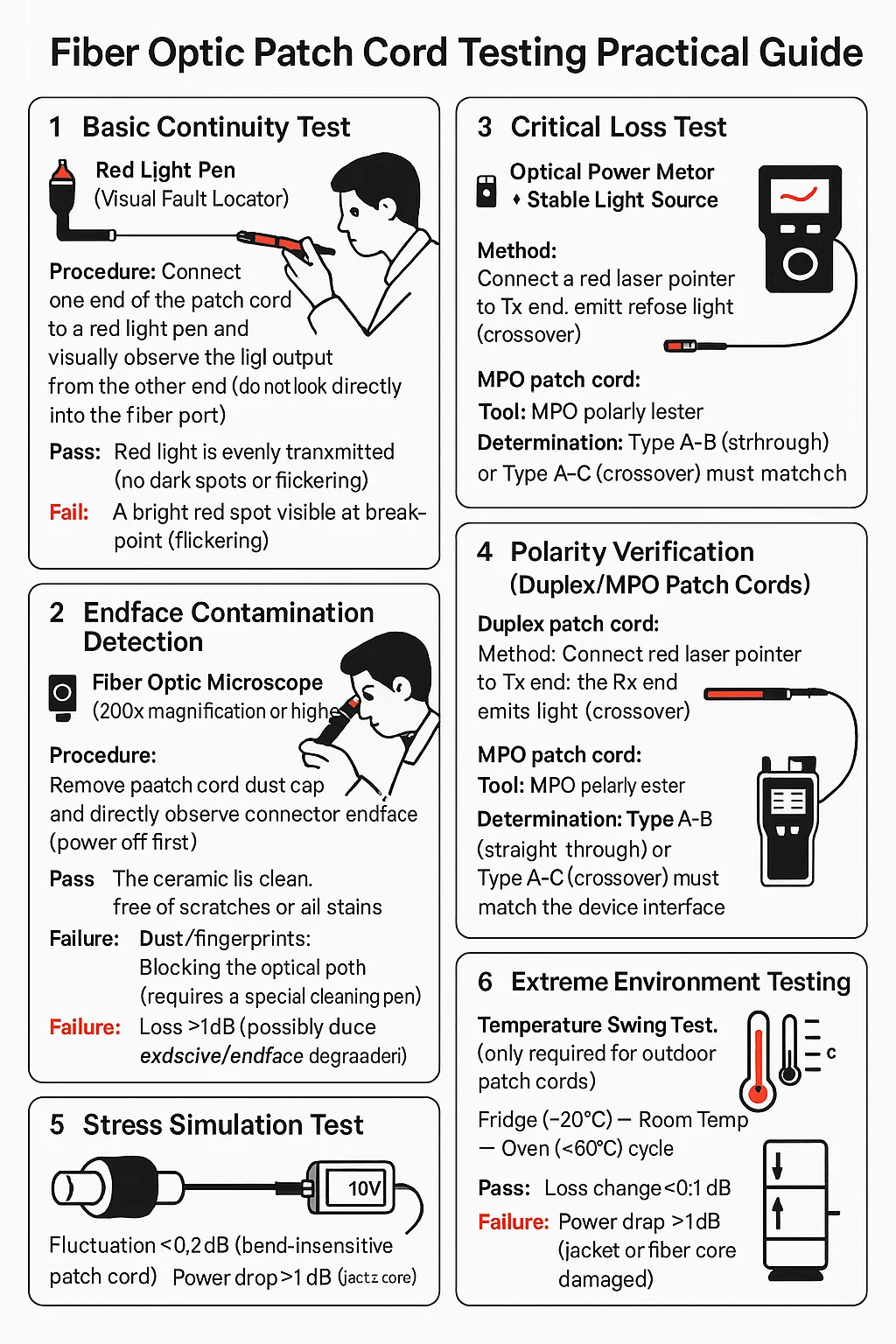

Przewód światłowodowy Testowanie praktycznego przewodnika

1. Podstawowy test ciągłości
Narzędzie: czerwone pióro światła (wizualny lokalizator błędów)
Procedura: Podłącz jeden koniec sznurka łaty do czerwonego pióra światła i obserwuj wizualnie wyjście światła z drugiego końca (nie patrz bezpośrednio do portu światłowodowego).
Przekaz: czerwone światło jest równomiernie przenoszone (bez ciemnych plam lub migotania).
Niepowodzenie: jaskrawoczerwony punkt jest widoczny w punkcie przerwy (lokalizacja przerwy rdzenia światłowodowego).

2. Wykrywanie zanieczyszczenia końcowego
Narzędzie: mikroskop światłowodowy (powiększenie 200x lub wyższe)
Procedura: Wyjmij czapkę pyłu z patchu i bezpośrednio obserwuj powierzchnię końcową złącza (najpierw zasilaj).
Przełęcz: Ceramiczny rękaw jest czysty, wolny od zadrapań lub plam oleju.
Awaria:
Pył/odciski palców: blokowanie ścieżki optycznej (wymaga specjalnego długopisu czyszczącego).
Pęknięcia/żetony: natychmiast odrzuć (nieodwracalne).

3. Test strat krytyczny
Narzędzie: optyczne stabilne źródło miernika mocy
Procedura: Podłącz źródło światła do jednego końca sznurka łaty i emituj światło odniesienia (np. 1310 nm). Podłącz miernik mocy do drugiego końca i odczytaj wartość straty (db).
Przechodzić:
Multimode Patch RORD: ≤0,5dB (w odległości 100 metrów).
Patrz jednomodowy: ≤0,3dB (w odległości 1 kilometra).
Awaria: Loss >1dB (possible: excessive bending/endface degradation).

4. Weryfikacja polaryzacji (sznurki dupleksowe/MPO)
Sznur dupleksowy:
Metoda: Podłącz czerwony wskaźnik laserowy do końca TX; Koniec RX powinien emitować światło (crossover).
Patel MPO:
Narzędzie: MPO Polarity Tester
Określenie: Typ A-B (prosto) lub typ A-C (crossover) musi pasować do interfejsu urządzenia.

5. Test symulacji stresu
Scenariusz: Ryzyko zginania/pociągnięcia sznurka po wdrożeniu
Procedura:
Owinąć sznur trzy razy wokół cylindra o średnicy 4 cm.
Monitoruj fluktuację mocy optycznej w czasie rzeczywistym podczas testu.
Przechodzić: Fluctuation ≤0.2dB (bend-insensitive patch cord). Failure: Power drop > 1dB (jacket or fiber core damaged).

6. Ekstremalne testowanie środowiska
Test huśtania temperatury (wymagany tylko w przypadku przewodów na zewnątrz):
Lodówka (-20 ° C) → Temperatura pokojowa → piekarnik (60 ° C) Cykl 3 razy.
Przechodzić: Loss change < 0.1dB.
Test wodoodporny (sznurki łatek ocen IP67):
Zanurz złącze w wodzie przez 30 minut, wytrzyj suchy i zmierz rezystancję izolacji (> 1000 mΩ).
Metody zakazu i alternatywne rozwiązania
