Co to są sieciowe gniazda Keystone?

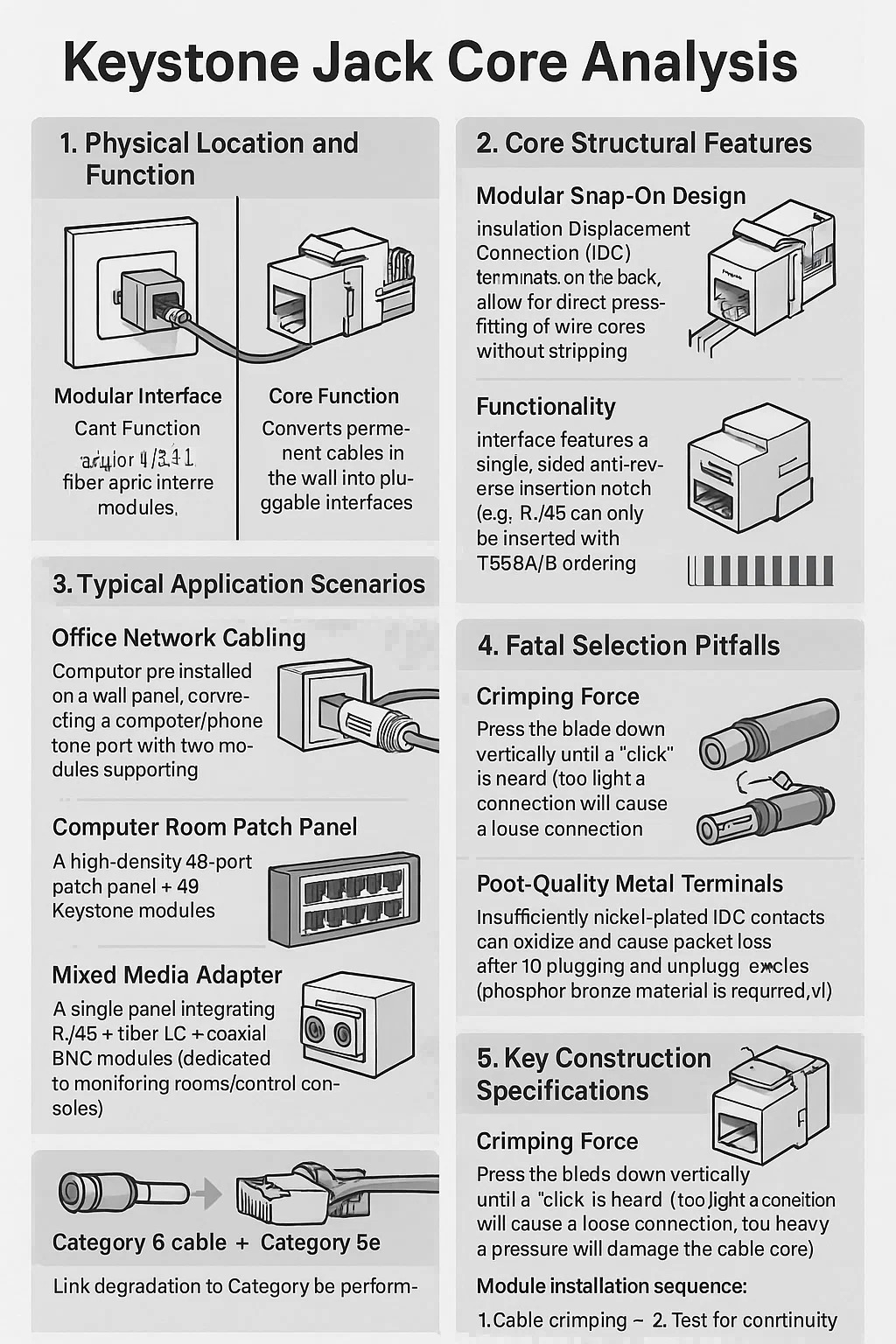

Kluczowy Jack Analiza rdzenia

1. Fizyczna lokalizacja i funkcja
Modułowy nośnik interfejsu: Kwadratowy port osadzony w panelu ściennym/panelu krosowniczym, mieszczący moduły interfejsu RJ45, RJ11 lub światłowodowe, umożliwiający połączenie między urządzeniami i kablami sieciowymi.
Podstawowa funkcja: Przekształca stałe kable w ścianie w wtykowe interfejsy, zapobiegając uszkodzeniom spowodowanym wielokrotnym zginaniem.

2. Podstawowe cechy konstrukcyjne
Modułowa konstrukcja zatrzaskowa:
Zaciski złącza przemieszczenia izolacji (IDC) z tyłu umożliwiają bezpośrednie wciśnięcie żył przewodów bez zdejmowania izolacji.
Standaryzowane otwory przednie są kompatybilne z modułami wszystkich marek (np. modułami RJ45 kategorii 5e/6/6A).
Funkcjonalność:
Interfejs jest wyposażony w jednostronne wycięcie zapobiegające cofaniu (np. złącze RJ45 można włożyć tylko w jeden sposób).
Obszar dziurkowania jest oznaczony kolorami T568A/B, aby zapewnić standardowe zamawianie.

3. Typowe scenariusze zastosowań
Okablowanie sieci biurowej: Keystone preinstalowany na panelu ściennym, łączący komputer/telefon (jeden port z dwoma modułami obsługującymi dane i głos). Panel krosowy do pokoju komputerowego: 48-portowy panel krosowy o dużej gęstości = 48 modułów Keystone (łatwiejszy w utrzymaniu niż model typu „wszystko w jednym”).
Adapter mediów mieszanych: Pojedynczy panel integruje współosiowe moduły BNC światłowodu LC RJ45 (dedykowane do pomieszczeń monitorowania/konsoli sterowania).

4. Fatalne pułapki selekcji
Niedopasowanie przepustowości: Kabel kategorii 6, Keystone kategorii 5e → Obniżenie wydajności łącza do wydajności kategorii 5e.
Słabej jakości metalowe terminale: Niedostatecznie niklowane styki IDC mogą utlenić się i spowodować utratę pakietów po 10 cyklach podłączania i odłączania (wymagany jest materiał z brązu fosforowego).
Ognioodporność martwego punktu: Zastosowanie Keystone z PCV w suficie podwieszanym (który nie spełnia norm ognioodporności) może spowodować uwolnienie toksycznego dymu w przypadku pożaru.

5. Kluczowe specyfikacje konstrukcyjne
Siła zaciskania: Dociśnij ostrze pionowo w dół, aż usłyszysz „kliknięcie” (zbyt lekkie połączenie spowoduje luźne połączenie; zbyt duży nacisk spowoduje uszkodzenie rdzenia kabla).
Zarezerwowana długość kabla: Pozostaw kabel o długości ≥15 cm wewnątrz skrzynki panelu, aby uniknąć naprężenia zacisków w wyniku wielokrotnego podłączania i odłączania. Kolejność instalacji modułu:
1. Zaciśnięcie kabla → 2. Sprawdzenie ciągłości → 3. Wciśnij moduł w panel (aby zapobiec uszkodzeniu zatrzasków podczas przeróbek).
