Jak wygląda patch panel?

2026-02-09

Odpowiedź bezpośrednia: Jak wygląda panel krosowy

A panel krosowy sieci wygląda jak solidna, prostokątna rama z metalu lub twlubzywa sztucznego, zwykle o szerokości 19 cali, wyposażona w rząd ponumerowanych portów z przodu i obszar do organizacji okablowania z tyłu. Służy jako statyczna rozdzielnica, w której kończą się wszystkie stałe kable sieciowe z różnych pomieszczeń, zapewniając schludny i scentralizowany punkt zarządzania siecią.

Kluczowe elementy fizyczne panelu krosowego

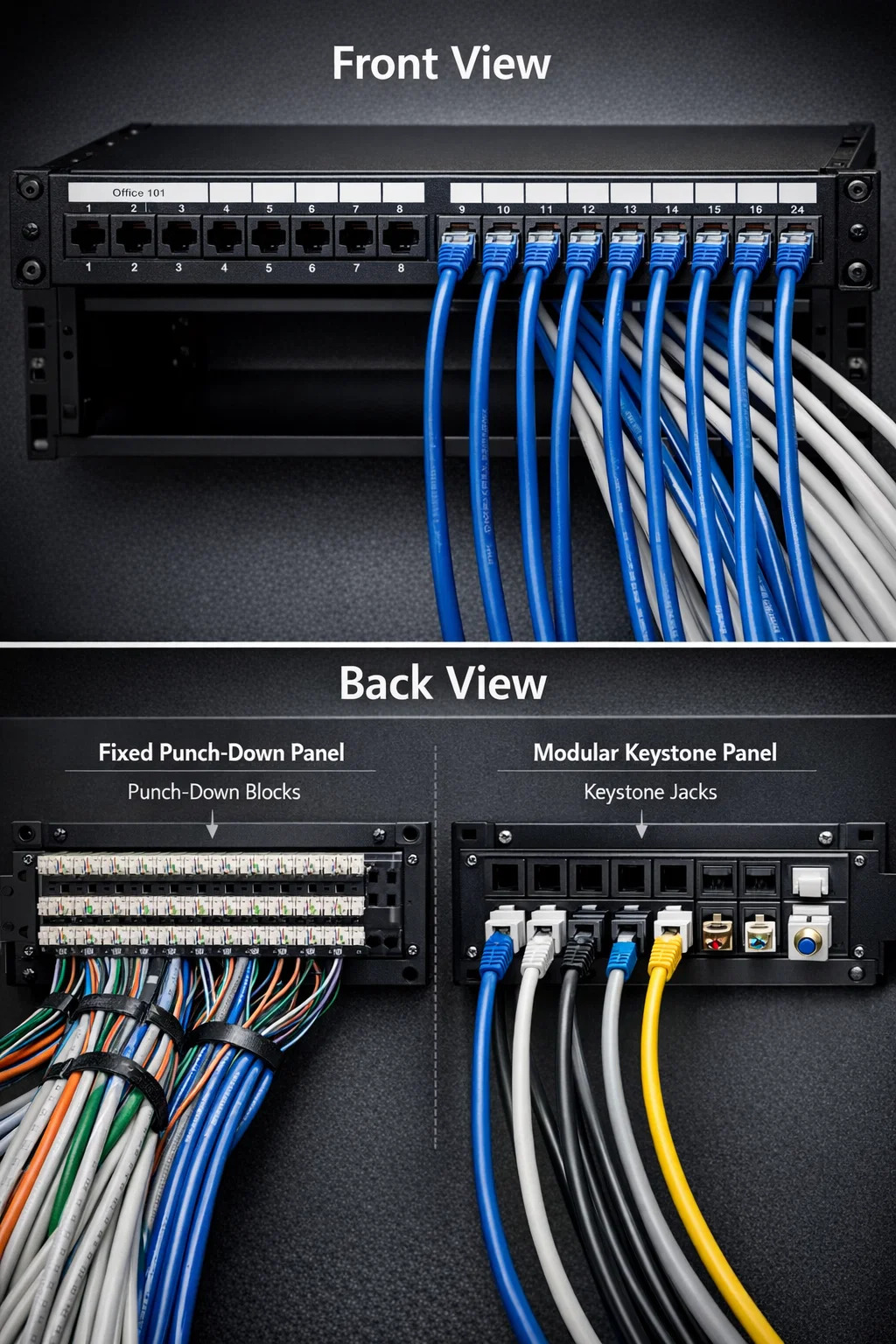

Aby zrozumieć tożsamość wizualną A panel krosowy sieci warto podzielić go na dwie odrębne strony: przód skierowany do użytkownika i tył skierowany do infrastruktury.

Panel przedni: łączność i etykiety

Przód jest tym, co widzisz po otwarciu szafy serwerowej lub szafy z okablowaniem. Składa się z:

  • Numerowane porty: Najpopularniejsze panele mają 12, 24 lub 48 portów zaprojektowanych tak, aby akceptować standardowe złącza RJ45.
  • Paski do etykietowania: Biała przestrzeń nad lub pod portami używana do identyfikacji pokoju lub urządzenia, z którym łączy się każdy port (np. „Biuro 101”).
  • Uszy montażowe: Otwory na skrajnie lewym i prawym końcu służą do przykręcenia panelu do 19-calowej szafy na sprzęt.

Panel tylny: Zakończenie kabla

Tył to miejsce, w którym odbywa się „ciężkie podnoszenie”. W zależności od projektu zobaczysz jedną z dwóch rzeczy:

  • Bloki dziurkowane: Rzędy plastikowych „zębów”, w których poszczególne pary drutów miedzianych są wciskane w metalowe szczeliny.
  • Otwory kluczowe: Puste kwadratowe otwory w panelu „modułowym” są indywidualne gniazda Keystone są zatrzaśnięte.

Porównanie różnych stylów paneli krosowych

Nie wszystkie panele wyglądają identycznie. Projekt wizualny często decyduje o elastyczności instalatora podczas konfiguracji.

Porównanie projektów paneli krosowych stacjonarnych i modułowych
Funkcja Naprawiono panel dociskowy Modułowy panel Keystone
Wygląd wizualny Wbudowana płytka PCB z zaciskami Puste kwadratowe „okna”
Wsparcie komponentów Tylko standardowy Cat6 lub Cat6a Wymieszaj gniazda Keystone (światłowód, RJ45, koncentryczny)
Typowa szerokość 19 cali (standardowo) 19 cali (standardowo)

Wizualizacja zainstalowanego środowiska

W praktycznym scenariuszu, takim jak domowa szafka na media lub serwerownia biznesowa, a panel krosowy sieci nigdy nie siedzi sam. O jego wyglądzie decydują podłączone do niego kable.

Po całkowitym zainstalowaniu zobaczysz wodospad kabli wchodzących z tyłu, które są starannie zapinane na zamek błyskawiczny lub zapinane na rzepy. Z przodu krótkie kable krosowe (zwykle o długości od 0,5 do 3 stóp) wypełnić lukę między panelem a przełącznikiem sieciowym. Tworzy to czysty, pionowy wygląd „łat”, który zapobiega splątanemu bałaganowi „spaghetti”, często spotykanemu w amatorskich konfiguracjach.

Wymiary standardowe: Większość paneli zajmuje 1U (1,75 cala) or 2U (3,5 cala) pionowej przestrzeni w szafie, dzięki czemu są niezwykle smukłe pomimo liczby obsługiwanych połączeń.
