Czy potrzebuję przełącznika, jeśli mam panel krosowy?

Krótka odpowiedź: tak, nadal potrzebujesz przełącznika

Panel krosowy i przełącznik sieciowy nie są wymienne – służą zupełnie innym celom, a do funkcjonowania sieci przewodowej potrzebne są oba. A panel krosowy sieci to urządzenie pasywne: organizuje i kończy biegi kablowe wokół domu lub budynku w jednym centralnym miejscu. Nie kieruje ruchem, nie przypisuje adresów IP ani nie zapewnia żadnej aktywnej funkcjonalności sieciowej. Z kolei przełącznik to aktywne urządzenie, które faktycznie przenosi dane pomiędzy podłączonymi urządzeniami.

Pomyśl o panelu krosowym jak o centrali telefonicznej operatora ze starego filmu — utrzymuje wszystkie połączenia w jednym miejscu, ale nic się nie dzieje, dopóki ktoś (przełącznik) faktycznie nie połączy połączeń. Bez przełącznika znajdującego się za nim Twój panel krosowy staje się po prostu drogim organizerem kabli. Urządzenia podłączone do portów panelu krosowego nie będą miały żadnego połączenia sieciowego.

Standardowa konfiguracja w prawie każdej instalacji przewodowej wygląda następująco: okablowanie strukturalne biegnie od gniazdek ściennych w całym budynku z powrotem do centralnej szafy lub szafy, gdzie każdy kabel kończy się z tyłu panelu krosowego. Krótkie kable krosowe z przodu panelu umożliwiają następnie podłączenie poszczególnych portów do odpowiednich portów przełącznika sieciowego. Przełącznik łączy wszystko razem i łączy się z routerem lub bramą ISP.

Co właściwie robi panel krosowy

A panel krosowy sieci jest punktem końcowym – nic więcej, nic mniej. W praktyce instalatorzy wbijają pojedyncze przewody z każdego kabla Cat5e, Cat6 lub Cat6A z tyłu panelu za pomocą narzędzia do wbijania. Tworzy to trwałe, solidne połączenie pomiędzy każdym długim kablem a portem panelu. Z przodu panelu znajdują się gniazda RJ45, do których można podłączyć standardowe kable krosowe.

Wartość panelu krosowego opiera się prawie wyłącznie na organizacji i elastyczności. Bez niego w szafie lub szafie na sprzęt zwisałyby dziesiątki kabli, a każdy z nich musiałby być wystarczająco długi, aby sięgać bezpośrednio do przełącznika. Za każdym razem, gdy chcesz ponownie przypisać, które pomieszczenie łączy się z którą siecią VLAN lub który port przełącznika, musisz przenosić nieporęczne, sztywne, stałe kable. Dzięki panelowi krosowemu stałe przewody pozostają na swoim miejscu, a krótkie, elastyczne kable krosowe można po prostu wymienić z przodu.

Pasywny panel krosowy nie zapewnia wzmocnienia sygnału, przetwarzania danych ani inteligencji. Pod względem elektrycznym jest to w zasadzie tylko zestaw złączy. Sygnał wchodzący do portu 12 z tyłu wychodzi z portu 12 z przodu, całkowicie niezmieniony. Właśnie dlatego panele krosowe są czasami nazywane „głupimi” panelami — i dlatego są wyjątkowo niezawodne. Nie ma prawie nic, co mogłoby się nie udać.

Typowe typy paneli krosowych

• Panele krosowe Cat5e: Obsługa prędkości do 1 Gb/s, odpowiednia dla starszych instalacji lub kompilacji budżetowych, w których 10G nie jest potrzebne.
• Panele krosowe Cat6: Niezawodna obsługa 1 Gb/s na pełnej długości i do 10 Gb/s na krótkich dystansach (do około 55 metrów). Najczęstszy wybór dzisiaj.
• Panele krosowe Cat6A: Obsługa 10 Gb/s przy pełnych biegach na 100 metrów. Większy, droższy i używany w środowiskach komercyjnych lub przyszłościowych konfiguracjach domowych.
• Panele krosowe Keystone: Użyj wymiennych gniazd Keystone, oferujących elastyczność łączenia różnych typów kabli i standardów w jednym panelu.
• Patch panele przelotowe: Posiadają złącza żeńskie po obu stronach, przydatne, gdy trzeba połączyć ze sobą dwa ciągi kabli bez przełącznika.

Standardowe panele krosowe montuje się w 19-calowej szafie typu rack i zajmują 1U przestrzeni w szafie na 24 porty, co czyni je niezwykle oszczędnymi pod względem miejsca. 48-portowy panel w obudowie 2U może zakończyć trasy kablowe z 48 pomieszczeń lub lokalizacji.

Co właściwie robi przełącznik sieciowy

Przełącznik sieciowy to aktywne urządzenie warstwy 2 (a czasami warstwy 3), które przekazuje ramki Ethernet pomiędzy podłączonymi urządzeniami na podstawie adresów MAC. Gdy urządzenie podłączone do portu 4 przełącznika chce komunikować się z urządzeniem na porcie 17, przełącznik odczytuje docelowy adres MAC z ramki Ethernet, wyszukuje go w swojej tabeli adresów MAC i wysyła ramkę tylko do portu 17, a nie do wszystkich portów. Różni się to zasadniczo od starszego koncentratora, który niezależnie od tego rozgłaszałby każdy pakiet do każdego portu.

Niewoczesne przełączniki zarządzane potrafią znacznie więcej: obsługują sieci VLAN w celu segmentacji sieci, zapewniają ustawienia jakości usług (QoS), które nadają priorytet ruchowi wrażliwemu na czas, np. VoIP lub połączenia wideo, dublowanie portów do monitorowania sieci, agregację łączy (LACP) w celu łączenia wielu portów w jedno połączenie o większej przepustowości oraz szczegółowe statystyki ruchu dla poszczególnych portów. Przełącznik niezarządzany po prostu automatycznie przekazuje ruch bez interfejsu konfiguracyjnego, co jest odpowiednie dla małych sieci domowych.

W przypadku większości konfiguracji domowych i małych biur, an niezarządzalny przełącznik gigabitowy z 8 lub 16 portami kosztuje od 20 do 60 dolarów i zapewnia wszystko, co potrzebne. Zarządzany przełącznik z 24 portami zaczyna się od 150–200 USD za modele podstawowe i można go znacznie skalować w przypadku sprzętu klasy korporacyjnej z łączami nadrzędnymi 10G.

Jak panele krosowe i przełączniki współpracują ze sobą

Zrozumienie zależności między panelem krosowym a przełącznikiem jest kluczem do planowania każdej instalacji okablowania strukturalnego. Te dwa urządzenia są prawie zawsze używane obok siebie w tej samej szafie, połączone ze sobą krótkimi kablami krosowymi. Oto pełna ścieżka danych z urządzenia w pokoju do Internetu:

1. Komputer podłącza się do płyty ściennej w pomieszczeniu za pomocą krótkiego kabla połączeniowego.
2. Płyta ścienna jest połączona z długim kablem strukturalnym (zwykle Cat6), który przechodzi przez ściany i sufity z powrotem do szafy sieciowej lub stojaka.
3. Ten przebieg kabla kończy się z tyłu panelu krosowego w porcie o określonym numerze.
4. Krótki kabel połączeniowy z przodu panelu łączy ten port z numerowanym portem przełącznika.
5. Przełącznik przetwarza ruch i łączy się z routerem za pomocą innego kabla.
6. Router zarządza dostępem do Internetu i łączy się z modemem ISP lub ONT.

Panel krosowy to kroki 3–4 w tej ścieżce. Usuń go, a przewody nadal będą działać — wystarczy podłączyć je bezpośrednio do przełącznika — ale stracisz wszystkie korzyści organizacyjne. Jest to właściwie powszechne w mniejszych instalacjach: jeśli masz tylko 4–6 przebiegów kabli, wiele osób całkowicie pomija panel krosowy i kończy każdy bieg kabla bezpośrednio złączem RJ45, które podłącza się bezpośrednio do przełącznika. Kompromis polega na tym, że ponowne przypisywanie połączeń lub rozwiązywanie problemów staje się trudniejsze w miarę wzrostu liczby uruchomień.

Kiedy pominięcie panelu krosowego ma sens

Istnieją uzasadnione scenariusze, w których można całkowicie zrezygnować z panelu poprawek:

• Masz mniej niż 6 przebiegów kabli i nie przewidujesz rozbudowy.
• Nigdy nie trzeba ponownie przypisywać przebiegów kabli do różnych portów przełącznika lub sieci VLAN.
• Masz ograniczony budżet i chcesz możliwie najprostszej konfiguracji.
• Instalacja ma charakter tymczasowy lub i tak zostanie w najbliższej przyszłości znacznie przekonfigurowana.

Jednak nawet w małych konfiguracjach wielu instalatorów zaleca panel krosowy, ponieważ różnica w kosztach jest minimalna — podstawowy 12-portowy panel krosowy Cat6 kosztuje około 15–25 dolarów — i znacznie upraszcza przyszłe zmiany. Zamiana kabla krosowego zajmuje 10 sekund; ponowne zakończenie lub przekierowanie stałego ciągu kablowego trwa znacznie dłużej.

Panel krosowy a przełącznik: porównanie bezpośrednie

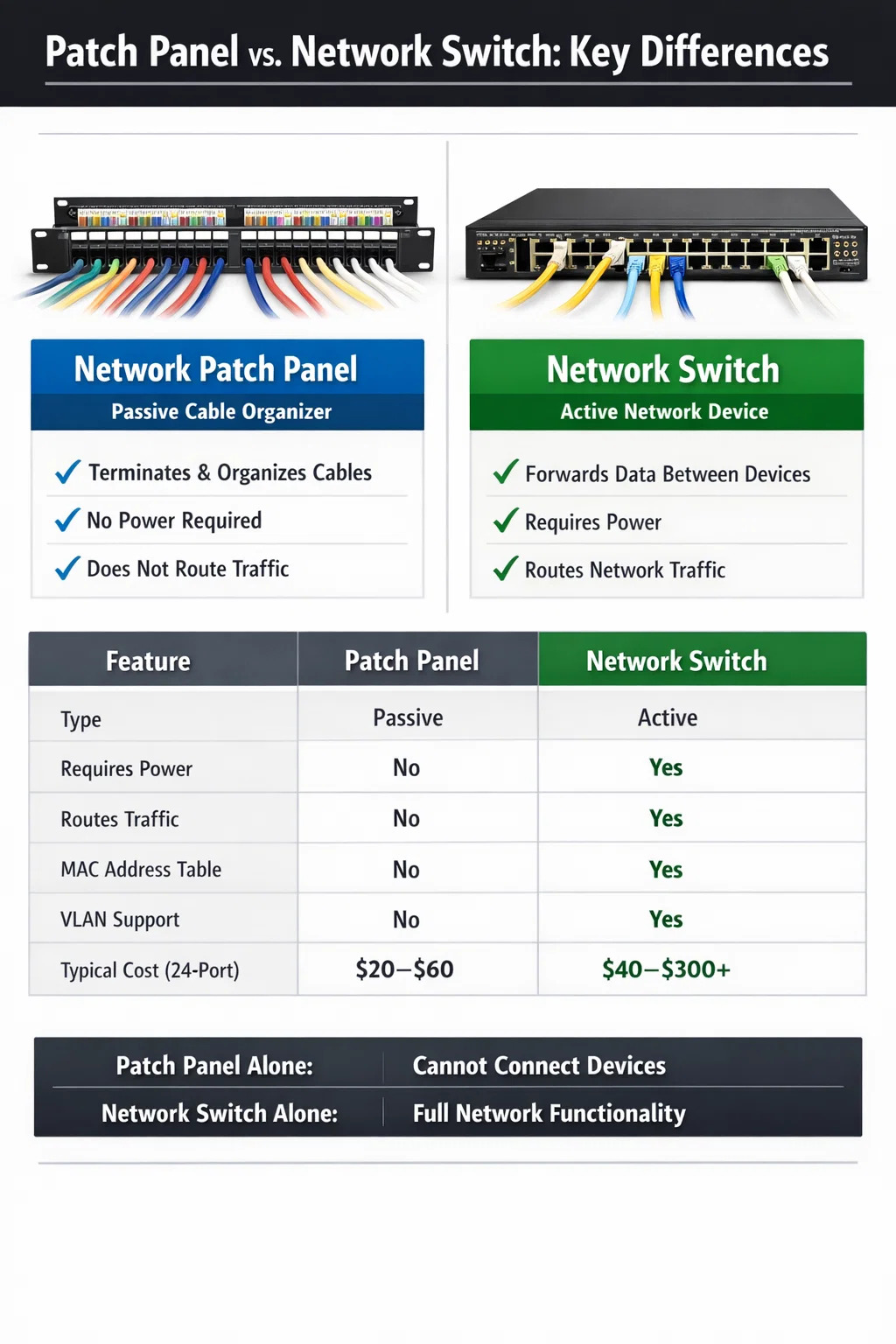

Poniższa tabela podsumowuje kluczowe różnice między tymi dwoma urządzeniami, aby całkowicie wyjaśnić, dlaczego żadne z nich nie wystarczy do stworzenia kompletnej sieci przewodowej:

Zwróć uwagę na ostatni wiersz: przełącznik może działać bez panelu krosowego, ale panel krosowy nie może zapewnić żadnej funkcji sieciowej bez przełącznika. Potwierdza to, że jeśli trzeba wybrać tylko jedno, przełącznik jest urządzeniem niepodlegającym negocjacjom.

Czy potrzebujesz obu do sieci domowej?

W przypadku sieci domowej z okablowaniem strukturalnym – co oznacza, że kable są wbite w gniazdka ścienne w wielu pokojach – praktyczna odpowiedź brzmi: tak, możesz odnieść ogromne korzyści z posiadania obu . Jednak panel krosowy jest opcjonalny z czysto funkcjonalnego punktu widzenia, podczas gdy przełącznik jest obowiązkowy.

Oto realistyczny scenariusz: poprowadziłeś kabel Cat6 do sześciu pokoi w domu. Masz salon, domowe biuro, sypialnię, dwa dodatkowe pokoje i garaż. Każdy kabel kończy się w szafce narzędziowej, w której znajduje się sprzęt Twojego ISP. Twoje opcje to:

Opcja A: Przełącznik panelu krosowego

Wszystkie sześć przebiegów kabli wbijanych jest w tył 12-portowego panelu krosowego. Sześć krótkich kabli połączeniowych z przodu łączy każdy port panelu z przełącznikiem. Przełącznik łączy się z routerem. Całkowity dodatkowy koszt w porównaniu z konfiguracją zawierającą wyłącznie przełącznik: około 20–30 USD za podstawowy 12-portowy panel krosowy. Korzyści: Twoja szafa jest uporządkowana, kable są oznaczone, a ponowne przypisanie połączenia w dowolnym pomieszczeniu do innego portu przełącznika lub sieci VLAN zajmuje kilka sekund.

Opcja B: Bezpośrednio na przełącznik (bez panelu krosowego)

Na końcu każdego odcinka kabla znajduje się złącze RJ45 zaciśnięte i podłączane bezpośrednio do przełącznika. Działa to doskonale i pozwala zaoszczędzić 20–30 USD. Wadą jest to, że każdy kabel musi być wystarczająco długi, aby dotrzeć bezpośrednio do przełącznika, i nie ma elastycznej warstwy zmiany przypisania — przeniesienie połączenia oznacza fizyczne odłączenie i ponowne poprowadzenie sztywnych, stałych kabli.

W przypadku sześciu lub mniejszej liczby biegów w warunkach domowych opcja B jest naprawdę w porządku. W przypadku 12 lub więcej przebiegów lub dowolnej instalacji, która może się rozwijać, a panel krosowy sieci jest zdecydowanie warte tej małej inwestycji.

Przypadki specjalne: panele krosowe z wbudowanym przełączaniem

Na rynku dostępne są produkty, które łączą funkcjonalność panelu krosowego z przełączaniem — czasami nazywane „inteligentnymi panelami krosowymi” lub „inteligentnymi panelami krosowymi”. Są to produkty niszowe przeznaczone głównie dla centrów danych, które muszą automatycznie śledzić łączność w warstwie fizycznej. Używają czujników i oprogramowania do rejestrowania, który kabel krosowy jest podłączony do którego portu, co pomaga w dokumentacji i audytach w dużych środowiskach z tysiącami połączeń.

Jednak nawet inteligentne panele krosowe nie są przełącznikami sieciowymi. Nadal wymagają przełącznika downstream, aby zapewnić rzeczywistą łączność sieciową. Stanowią dodatkową warstwę zarządzania, a nie zastępują sprzęt przełączający. Ceny tych systemów zaczynają się od setek dolarów za panel i szybko rosną — nie dotyczą one wdrożeń w domu lub małym biurze.

Istnieją również panele wtryskowe PoE (Power over Ethernet), które mogą dodać funkcję PoE do przełącznika innego niż PoE, ale znowu działają one w połączeniu z przełącznikiem, a nie zamiast jednego. Dla większości osób, które to czytają, właściwym rozwiązaniem będzie standardowy pasywny panel krosowy w połączeniu ze standardowym przełącznikiem.

Jak prawidłowo dobrać rozmiar przełącznika i panelu krosowego

Jednym z najczęstszych błędów przy instalacjach w domu i małym biurze jest kupowanie sprzętu, który jest zbyt mały w stosunku do przyszłych potrzeb. Dodanie drugiego panelu krosowego lub przełącznika później wprowadza dodatkową złożoność i koszty. Oto praktyczne wskazówki dotyczące rozmiaru:

Rozmiar panelu krosowego

• Policz obecne przebiegi kabli, a następnie dodaj co najmniej 25–50% na przyszłą rozbudowę. Jeśli masz teraz 16 przebiegów, kup panel z 24 portami.
• Standardowe panele krosowe do zastosowań domowych są dostępne w konfiguracjach 12, 24 i 48-portowych. Model 24-portowy jest najbardziej wszechstronny do użytku domowego i małego biura.
• Upewnij się, że kategoria panelu (Cat5e, Cat6, Cat6A) odpowiada lub przewyższa kategorię kabla. Mieszanie kabla Cat6A z panelem krosowym Cat5e ogranicza prędkość do wydajności Cat5e.

Zmień rozmiar

• Policz porty panelu krosowego oraz wszelkie dodatkowe urządzenia, które będą podłączane bezpośrednio do przełącznika (NAS, serwery, punkty WAP). Dodaj 2–4 porty napowietrzne.
• Jeśli planujesz zasilać punkty dostępowe lub kamery IP bezpośrednio przez sieć Ethernet, wybierz przełącznik PoE. Standardowe PoE zapewnia do 15,4 W na port; PoE zapewnia do 30W. Większość nowoczesnych punktów dostępowych Wi-Fi 6 wymaga PoE lub nowszego.
• Do użytku domowego zwykle wystarczający jest niezarządzany przełącznik gigabitowy. Jeśli potrzebujesz sieci VLAN — na przykład oddzielających urządzenia IoT od sieci głównej — potrzebujesz przełącznika zarządzanego.
• Rozważ port łącza nadrzędnego SFP, jeśli w przyszłości chcesz mieć połączenie 10G z serwerem NAS lub serwerem, nawet jeśli nie potrzebujesz go dzisiaj.

Typowy, dobrze zaplanowany stojak do domu średniej wielkości może obejmować: 24-portowy panel krosowy Cat6, 24-portowy gigabitowy przełącznik zarządzalny i router , wszystko zamontowane w stojaku ściennym 6U lub 9U. Całkowity koszt sprzętu dla tego rodzaju konfiguracji wynosi około 200–400 USD, w zależności od wybranej marki i tego, czy potrzebne jest PoE.

Etykietowanie i dokumentacja: krok, który większość ludzi pomija

Posiadanie zarówno panelu krosowego, jak i przełącznika opłaca się w pełni tylko wtedy, gdy odpowiednio oznaczysz oba. Najbardziej frustrująca sytuacja w każdej sieci przewodowej to sytuacja, gdy stoimy przed szafą pełną kabli krosowych i nie mamy pojęcia, który port łączy się z którym pomieszczeniem. Tester kabli z generatorem tonów rozwiązuje ten problem, jeśli tak się stanie, ale dobre oznakowanie całkowicie temu zapobiega.

Najlepszą praktyką jest przypisanie każdemu kablowi numeru lub kodu przed jego zainstalowaniem. Na przykład oznacz każdy kabel na obu końcach — w gnieździe ściennym i na panelu krosowym — tym samym identyfikatorem: „LR-1” dla portu 1 w salonie, „OFF-1” dla portu 1 w biurze i tak dalej. Oznacz odpowiedni port panelu krosowego tą samą etykietą, korzystając z drukarki etykiet lub zadrukowanych wkładek do portów. Następnie udokumentuj mapowanie pomiędzy portami panelu krosowego i portami przełącznika w prostym arkuszu kalkulacyjnym lub schemacie sieci.

Zajmuje to dodatkowe 30–60 minut podczas instalacji i pozwala zaoszczędzić ogromną ilość czasu na późniejszym rozwiązywaniu problemów. Efektywne zarządzanie nieoznakowanym panelem krosowym z 24 portami i mieszanką identycznie wyglądających szarych kabli krosowych jest prawie niemożliwe , zwłaszcza jeśli ktoś inny będzie musiał później pracować w sieci.

Typowe błędy podczas jednoczesnego korzystania z panelu krosowego i przełącznika

Nawet doświadczeni instalatorzy napotykają problemy, których można uniknąć. Oto najczęstsze błędy:

• Korzystanie ze złej jakości kabli krosowych: Długie, stałe ciągi kablowe są zwykle wysokiej jakości, ale ludzie często używają tanich kabli krosowych między panelem a przełącznikiem. Słabe kable krosowe powodują sporadyczne problemy z łącznością, których diagnostyka jest szaleńcza. Używaj kabli sklasyfikowanych co najmniej w tej samej kategorii, co okablowanie strukturalne.
• Nieprawidłowa technika uderzania: Każdy przewodnik musi zostać wciśnięty we właściwym miejscu, zgodnie ze standardami okablowania T568A lub T568B, a oba końce każdego ciągu kablowego muszą być zgodne ze standardami okablowania. Zmieszanie T568A w gnieździe ściennym i T568B na panelu krosowym powoduje utworzenie skrzyżowanej pary i braku połączenia.
• Przekroczenie limitu kanału 100 metrów: Całkowita długość kanału — stały przebieg kabla plus kable krosowe na obu końcach — nie może przekraczać 100 metrów dla kategorii 5e i 6. Kable krosowe w gniazdku ściennym i w stojaku wliczają się do tej sumy. Kable krosowe powinny być krótkie (0,5–1 m na każdym końcu), aby zachować jak najwięcej ze 100-metrowego budżetu na ciągłą pracę.
• Kupowanie niewłaściwej kategorii paneli krosowych: Jak wspomniano wcześniej, panel krosowy musi pasować do kategorii kabla. Instalowanie panelu Cat5e w biegach Cat6A jest częstym i kosztownym błędem, który trwale ogranicza wydajność.
• Brak zarządzania kablami: Bez poziomych prowadnic kabli między panelem krosowym a przełącznikiem kable krosowe zwisają i plątają się w niemożliwy do opanowania bałagan w ciągu kilku miesięcy. Panel do zarządzania kablami o wysokości 1U pomiędzy każdym sprzętem kosztuje około 10–15 USD i jest tego wart.
• Nie testowanie przebiegów po zakończeniu: Zawsze używaj podstawowego testera kabli po każdym uruchomieniu po wbiciu, przed zamknięciem ścian lub przeciągnięciem nowych kabli. Testowanie każdego przebiegu zajmuje około 30 sekund i natychmiast ujawnia wszelkie usterki okablowania, otwarte pary lub zwarcia.

Podsumowanie: Właściwy sposób myślenia o panelach krosowych i przełącznikach

A panel krosowy sieci jest narzędziem organizacyjnym dla okablowania strukturalnego. Jest całkowicie pasywny, nie wymaga zasilania i sam zapewnia zerową funkcjonalność sieci. Przełącznik sieciowy to aktywny mózg Twojej sieci przewodowej — bez niego nic się nie komunikuje. Przełącznik jest Ci potrzebny niezależnie od tego, czy korzystasz z panelu krosowego.

Panel krosowy jest opcjonalny w tym sensie, że można poprowadzić kable bezpośrednio do przełącznika i całkowicie pominąć panel. Jednak w przypadku każdej instalacji obejmującej więcej niż kilka przebiegów kabli, panel krosowy zwraca się w postaci organizacji, elastyczności i oszczędności czasu. 24-portowy panel krosowy Cat6 kosztuje mniej niż 40 dolarów i znacznie ułatwia zarządzanie systemem okablowania strukturalnego na długie lata.

Jeśli planujesz nową instalację, kup oba. Dopasuj je do tej samej kategorii kabli, oznacz wszystko wyraźnie, użyj między nimi wysokiej jakości kabli połączeniowych, a otrzymasz infrastrukturę sieci przewodowej, która będzie niezawodnie obsługiwać Twój dom lub biuro przez dekadę lub dłużej przy minimalnej konserwacji.
