Jaki kabel jest najlepszy do paneli krosowych? Kompletny przewodnik

Krótka odpowiedź: Kot6 to najczęściej preferowany kabel do paneli krosowych

Jeśli chodzi o panele krosowe sieciowe , Nieekranowana skrętka dwużyłowa (UTP) Cat6 jest najczęściej zalecanym i szeroko stosowanym wyborem dla większości środowisk sieciowych biznesowych i domowych. Zapewnia właściwą równowagę pomiędzy wydajnością, kosztami i przyszłościowością. To powiedziawszy, najlepszy kabel do konkretnej konfiguracji panelu krosowego zależy od wymagań dotyczących prędkości, długości kabli, warunków zakłóceń i budżetu. Kot5e doskonale sprawdza się w sieciach gigabitowych przy ograniczonym budżecie, natomiast Kat6A to rozwiązanie idealne w przypadku instalacji 10GbE lub centrów danych o dużej gęstości.

W tym przewodniku omówiono wszystkie główne typy kabli stosowanych w panelach krosowych, wyjaśniono różnice techniczne, które faktycznie mają znaczenie w rzeczywistych wdrożeniach, i pomaga podjąć pewną, świadomą decyzję bez nadmiernego jej komplikowania.

Zrozumienie, w jaki sposób wybór kabla wpływa na wydajność panelu krosowego sieci

Sieciowy panel krosowy jest pasywnym elementem sprzętu — nie wzmacnia ani nie regeneruje sygnałów. Każde połączenie, które przez niego wykonasz, będzie tak dobre, jak kabel po obu stronach. Kabel, który wbijasz w tył panelu krosowego, i kabel krosowy, który podłączasz z przodu, wpływają na jakość sygnału, opóźnienie i maksymalną przepustowość.

Kluczowe właściwości elektryczne, które różnią się w zależności od kategorii kabla, obejmują:

• Tłumienie — utrata sygnału wraz z odległością. Kable wyższej kategorii utrzymują silniejszy sygnał na dłuższych dystansach.
• Przesłuchy (NEXT i FEXT) — zakłócenia pomiędzy sąsiednimi parami przewodów. Cat6 i Cat6A wykorzystują ciaśniejsze skręty i fizyczne separatory, aby znacznie to zmniejszyć.
• Przepustowość — mierzona w MHz, określa, ile danych może przesłać kabel. Cat5e obsługuje 100 MHz, Cat6 obsługuje 250 MHz, a Cat6A osiąga 500 MHz.
• Strata zwrotna — odbita energia sygnału, która może obniżyć wydajność przy dużych prędkościach.

Ponieważ panel krosowy wprowadza dodatkowe punkty połączeń — złącza typu „punch-down” z tyłu i porty RJ45 z przodu — konieczne jest użycie kategorii kabla, która odpowiada lub przekracza kategorię znamionową panelu. Na przykład połączenie panelu krosowego Cat6A z poziomymi biegami Cat5e natychmiast ogranicza wydajność systemu do Cat5e, niezależnie od tego, do czego sam panel jest oceniany.

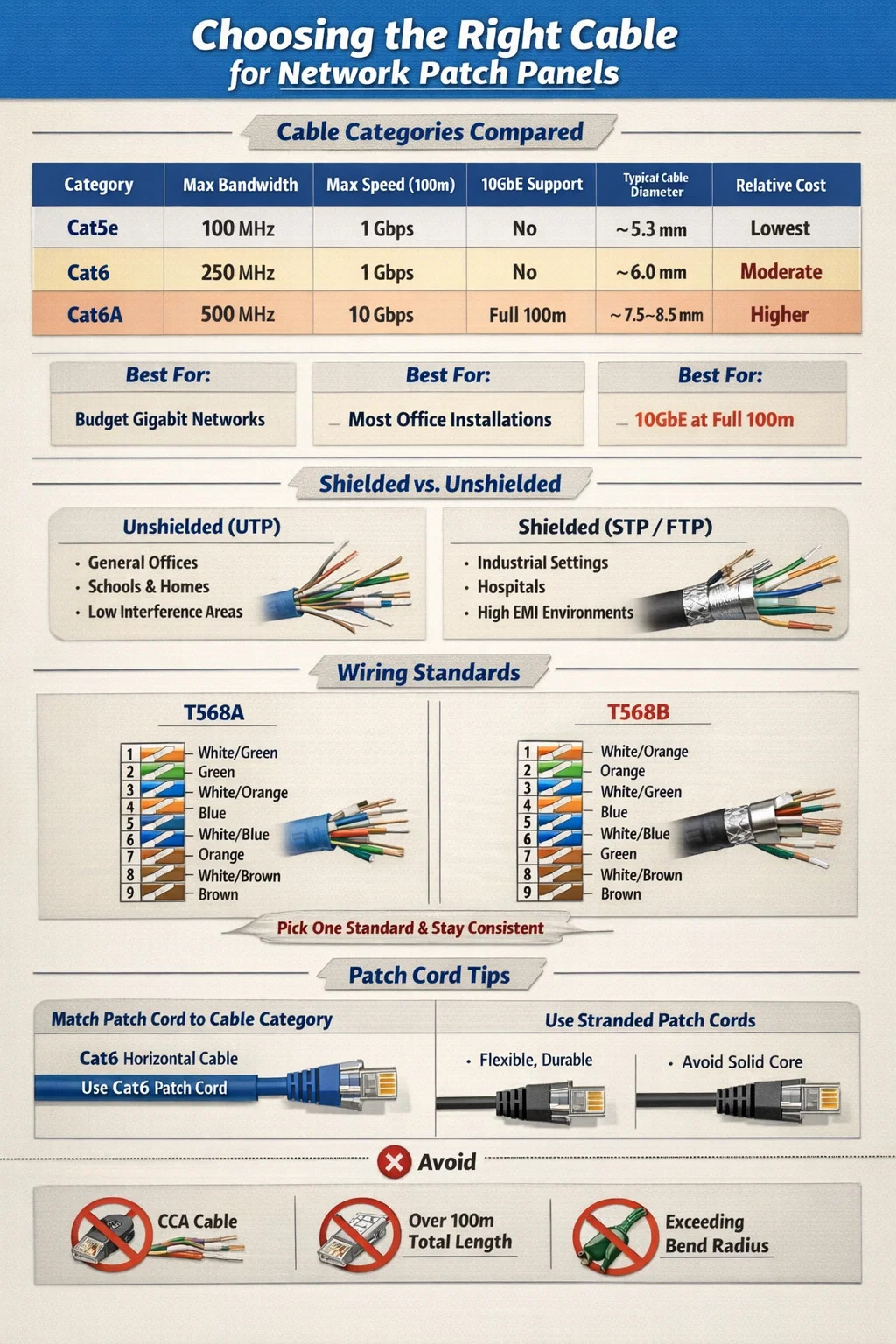

Porównanie kategorii kabli: Cat5e vs Cat6 vs Cat6A do użytku w panelu krosowym

Trzy kategorie, z którymi najczęściej spotykasz się w środowiskach okablowania strukturalnego, to Cat5e, Cat6 i Cat6A. Oto jak wypadają one względem siebie w bezpośrednim porównaniu:

Cat5e: Nadal dotyczy budżetowych sieci gigabitowych

Cat5e (ulepszona kategoria 5) był dominującym standardem okablowania strukturalnego w pierwszej dekadzie XXI wieku i nadal jest aktywnie używany. Obsługuje gigabitowy Ethernet (1000BASE-T) na pełnych odcinkach 100 metrów i kosztuje zauważalnie mniej w przeliczeniu na stopę niż Cat6 lub Cat6A. W przypadku modernizacji starszych budynków lub łączenia punktów końcowych o niskim zapotrzebowaniu, takich jak telefony VoIP, kamery monitorujące lub podstawowe stacje robocze, Cat5e w połączeniu z panelem krosowym o klasie Cat5e jest całkowicie odpowiedni.

Ograniczenie ma charakter przyszłościowy. Cat5e nie może niezawodnie obsługiwać 10 Gigabit Ethernet, a jego wydajność przesłuchu jest niższa niż w przypadku Cat6. Jeśli instalujesz nowe okablowanie i spodziewasz się modernizacji infrastruktury sieciowej w ciągu najbliższych pięciu do dziesięciu lat, wydanie niewielkiej kwoty na Cat6 ma większy sens.

Cat6: najlepsze rozwiązanie dla większości instalacji paneli krosowych

Kabel Cat6 jest najczęściej wybieranym kablem do nowych projektów okablowania strukturalnego, które obejmują panel krosowy sieci. Pasmo 250 MHz podwaja pojemność Cat5e, wydajność przesłuchu jest znacznie lepsza dzięki węższym skrętom par i wewnętrznemu plastikowemu splajnowi (separatorowi) występującemu w wielu konstrukcjach Cat6 i obsługuje prędkości 10 Gb/s na krótszych dystansach do 55 metrów.

W typowym środowisku biurowym, w którym poziome odcinki mają średnio 20–40 metrów, Cat6 bez problemu radzi sobie z siecią 10GbE, jeśli obsługuje ją infrastruktura przełącznika. Wyższa cena w porównaniu z Cat5e jest zazwyczaj 10–20% na stopę — niewielka różnica, która procentuje przez cały okres użytkowania instalacji. Panele krosowe Cat6 są szeroko dostępne w konfiguracjach 24-portowych i 48-portowych i są kompatybilne ze wszystkimi standardowymi narzędziami do wbijania typu 110.

Cat6A: właściwy wybór dla 10GbE na pełnym dystansie

Cat6A (kategoria rozszerzona 6) to obecnie zalecany standard dla każdej instalacji, w której Należy zapewnić łączność 10 Gigabit Ethernet na pełnym odcinku poziomym o długości 100 metrów . Działa w paśmie 500 MHz, wykorzystuje konstrukcję ekranowaną (F/UTP lub S/FTP) lub nieekranowaną ze znacznie grubszą izolacją i spełnia wymagania dotyczące przesłuchów obcych, których nie spełnia Cat6.

Kompromisem jest rozmiar fizyczny i waga. Kable Cat6A są znacznie grubsze — zwykle mają średnicę od 7,5 do 8,5 mm w porównaniu z 6 mm w przypadku Cat6 — co oznacza dokładniejsze obliczenia wypełnienia kanałów, cięższe korytka kablowe i bardziej wymagające zarządzanie promieniem zgięcia. Panele krosowe Cat6A są również większe i droższe. Jednakże w centrach danych, placówkach służby zdrowia lub w dowolnym środowisku wdrażającym 10GbE na komputerach stacjonarnych lub przełącznikach brzegowych, właściwym wyborem będzie Cat6A, który jest wyraźnie określony w TIA-568-C.2 dla aplikacji 10GBASE-T.

Kabel ekranowany czy nieekranowany: który działa lepiej z panelami krosowymi?

Jedną z decyzji, która dezorientuje wielu instalatorów sieci, jest to, czy do połączeń paneli krosowych użyć kabla ekranowanego (STP/FTP/S/FTP), czy nieekranowanego (UTP). Odpowiedź zależy w dużej mierze od Twojego środowiska.

Kiedy kabel nieekranowany (UTP) jest właściwym rozwiązaniem

Zdecydowana większość instalacji sieciowych paneli krosowych w biurach komercyjnych, szkołach, sklepach i domach wykorzystuje kabel UTP. Łatwiej jest zakończyć, jest bardziej elastyczny, lżejszy i tańszy niż ekranowane alternatywy. Dopóki kabel jest trzymany z dala od źródeł silnych zakłóceń, takich jak stateczniki świetlówek, duże silniki lub równoległe kable zasilające o długości przekraczającej 2 metry, UTP działa doskonale.

Standardy TIA-568 pozwalają na prowadzenie kabla UTP w promieniu 5 cm od nieekranowanych kabli zasilających i w promieniu 12 cm od świetlówek. Zachowaj te odstępy, a UTP zapewni czystą, niezawodną wydajność bez konieczności uziemiania systemów ekranowanych.

Kiedy kabel ekranowany staje się niezbędny

Kabel ekranowany to właściwy wybór w środowiskach, w których występują znaczne źródła zakłóceń elektromagnetycznych (EMI), w tym:

• Produkcja podłóg z ciężkimi maszynami elektrycznymi
• Szpitale wyposażone w zestawy do rezonansu magnetycznego lub sprzęt do obrazowania o dużej mocy
• Studia nadawcze wyposażone w sprzęt pracujący na częstotliwości radiowej
• Środowiska przemysłowe, w których kabel musi przebiegać w pobliżu VFD (przemienników częstotliwości)
• Instalacje zewnętrzne lub półzewnętrzne narażone na działanie piorunów

Jeśli używasz kabla ekranowanego, panel krosowy musi być również ekranowany i odpowiednio uziemiony. Ekranowany kabel zakończony na nieuziemionym lub nieekranowanym panelu krosowym może w rzeczywistości działać gorzej niż UTP ponieważ niepodłączony ekran działa jak antena, zbierając zakłócenia, a nie je odrzucając. Aby cały ekranowany kanał był skuteczny – kabel, panel krosowy, gniazda Keystone i kable krosowe – musi być uziemiony w jednym miejscu.

T568A vs T568B: jakiego standardu okablowania należy użyć w panelu krosowym

Zarówno T568A, jak i T568B są prawidłowymi standardami okablowania TIA/EIA do kończenia kabli Ethernet w portach typu patch panel. Różnica w wydajności technicznej między nimi jest znikoma — oba obsługują te same prędkości i odległości. Ważna zasada jest taka spójność: zastosuj ten sam standard w całej instalacji .

T568B jest bardziej powszechny w instalacjach komercyjnych w Ameryce Północnej i jest używany w większości gotowych kabli krosowych sprzedawanych na rynku amerykańskim. T568A jest preferowany w instalacjach rządowych (jest określony w normie TIA-568-C rządu USA dla budynków federalnych) i jest powszechny w Europie i Australii.

Jeśli rozszerzasz lub dodajesz coś do istniejącej instalacji, zawsze dopasowuj ją do już używanego standardu. Mieszanie T568A i T568B w tym samym kanale typu end-to-end tworzy połączenie zwrotne, a nie proste, co uniemożliwi pojawienie się łącza na większości przełączników.

Wybór kabla krosowego: druga połowa równania kabla krosowego

Większość ludzi skupia się całkowicie na poziomym ułożeniu kabla, zastanawiając się, jakiego kabla użyć z panelem krosowym, ale kabel krosowy łączący port panelu z przełącznikiem jest równie ważny. Patchcord niższej kategorii niż kabel poziomy tworzy wąskie gardło w punkcie połączenia.

Dopasuj kategorię kabla krosowego do swojego kabla poziomego

Jeśli do panelu krosowego podłączono kabel Cat6, użyj kabli krosowych Cat6 z przodu. Użycie kabli krosowych Cat5e na panelu Cat6 i kabla poziomego Cat6 ogranicza wydajność kanału do Cat5e. To samo dotyczy Cat6A — zawsze używaj kabli krosowych klasy Cat6A z panelami krosowymi Cat6A i okablowaniem poziomym.

Typowe są standardowe długości kabli krosowych do łączenia paneli krosowych z przełącznikami 0,5 m, 1 m, 2 m lub 3 m . Krótsze przewody zmniejszają utratę sygnału i utrzymują porządek w szafie. Unikaj kupowania okazyjnych kabli krosowych od niezweryfikowanych dostawców — złej jakości kable krosowe z luźnymi skrętkami lub niespełniającymi norm złączami są jedną z najczęstszych przyczyn sporadycznych awarii łączy i zmniejszonej przepustowości w skądinąd dobrze zbudowanych systemach okablowania strukturalnego.

Kable krosowe z żyłką linkową i żyłą jednożyłową

W kablach krosowych zastosowano przewody linkowe (wiele cienkich drutów nawiniętych razem) zamiast przewodów litych. Kabel skręcony jest bardziej elastyczny i odporny na zmęczenie fizyczne spowodowane wielokrotnym zginaniem i ruchem, dzięki czemu idealnie nadaje się do krótkich, często obsługiwanych odcinków między panelem krosowym a przełącznikiem. Kabel z pełnym przewodnikiem — używany do tras poziomych — jest sztywniejszy i pęka wewnętrznie przy wielokrotnym zginaniu.

Nigdy nie używaj kabla z pełnym przewodnikiem jako kabla krosowego. Na początku będzie działać, ale po wielokrotnym podłączaniu wtyczek i przesuwaniu kabla wewnętrzne przewodniki ulegną zmęczeniu i uszkodzeniu.

Kable światłowodowe i panele krosowe: zupełnie inna kategoria

Nie wszystkie panele krosowe wykorzystują miedziany kabel Ethernet. Panele krosownicze światłowodów — zwane także światłowodowymi panelami dystrybucyjnymi lub obudowami światłowodowymi — służą do okablowania szkieletowego między pomieszczeniami ze sprzętem, połączeń między budynkami i połączeń wzajemnych w centrach danych o dużej gęstości. Pełnią inną funkcję niż miedziane panele krosowe i wymagają zupełnie innych praktyk w zakresie zarządzania kablami.

Światłowód wielomodowy vs światłowód jednomodowy na panelu krosowym

Panele światłowodowe obsługują światłowody wielomodowe lub jednomodowe i nie można ich zamieniać. Wybór zależy od odległości transmisji i zastosowania:

• Światłowód wielomodowy OM3 obsługuje 10GbE do 300 metrów i 40GbE do 100 metrów. Wykorzystuje rdzeń o grubości 50 mikronów i jest powszechny w zastosowaniach szkieletowych w kampusach i centrach danych.
• Światłowód wielomodowy OM4 rozciąga 10GbE do 550 metrów i 100GbE do 150 metrów. Jest to preferowany standard wielomodowy w nowych instalacjach centrów danych.
• Światłowód jednomodowy OS2 obsługuje transmisję na odległości do 10 km i więcej, co czyni go niezbędnym w przypadku tras między budynkami lub na terenie całego kampusu.

Panele światłowodowe to urządzenia pasywne, które zapewniają zorganizowane punkty końcowe dla ciągów światłowodowych. Rzeczywiste kable krosowe światłowodowe łączące sprzęt z panelem muszą wykorzystywać odpowiednie typy złączy (LC, SC, MPO/MTP) i pasujące typy włókien. Podłączenie wielomodowego kabla krosowego do jednomodowego światłowodu powoduje poważne straty wtrąceniowe i niefunkcjonalne łącze.

Najczęstsze błędy przy wyborze kabla do krosownic sieciowych

Nawet doświadczeni instalatorzy sieci popełniają błędy, których można uniknąć przy wyborze i instalowaniu kabli do systemów paneli krosowych. Oto błędy, które pojawiają się najczęściej podczas rozwiązywania problemów w świecie rzeczywistym:

Korzystanie z kabla CCA (aluminium pokryte miedzią).

Kabel CCA — w którym zastosowano przewodniki aluminiowe pokryte cienką warstwą miedzi — jest sprzedawany po znacznie niższych cenach niż prawdziwy kabel miedziany i często jest błędnie oznaczany w Internecie jako standardowy kabel Ethernet. Kabel CCA nie powinien być nigdy używany w instalacjach patch panelowych. Aluminium ma wyższą rezystancję elektryczną niż miedź, koroduje szybciej w punktach końcowych i nie spełnia norm TIA-568 ani ISO/IEC 11801. Okazało się, że wiele awarii sieci spowodowanych słabą stabilnością łącza, nadmierną utratą pakietów lub niepewnym włączaniem się urządzeń PoE (Power over Ethernet) jest spowodowanych przez kabel CCA. Kupuj kable wyłącznie od renomowanych dostawców, którzy mogą zapewnić weryfikację ETL lub UL dla przewodów z czystej miedzi.

Przekroczenie 100-metrowej długości kanału

Norma TIA-568 określa maksymalne stałe łącze (przebieg poziomy) na 90 metrów, przy czym pozostałe 10 metrów jest przydzielone na kable krosowe na każdym końcu, co daje całkowitą długość kanału 100 metrów. Wielu instalatorów traktuje 100 metrów jako limit przebiegu w poziomie i następnie dodaje kable krosowe na górze, zwiększając całkowity kanał poza specyfikację. Poziomy odcinek o długości 95 metrów plus dwa 3-metrowe kable krosowe dają w sumie 101 metrów — technicznie poza specyfikacją i potencjalnie zawodne przy prędkościach gigabitowych.

Niezgodna kategoria kabla i parametry panelu krosowego

Zainstalowanie kabla Cat6A na panelu krosowym klasy Cat6 uniemożliwia uzyskanie certyfikowanego kanału Cat6A. Panel jest najniżej ocenianym elementem łącza, a jego właściwości użytkowe wyznaczają pułap dla całego ciągu. Wybierając panel krosowy, zawsze dopasowuj lub przekraczaj kategorię kabla. Używanie panelu Cat6A z kablem Cat6 jest dopuszczalne — panel ma zawyżoną specyfikację, co powoduje marnowanie pieniędzy, ale nie pogarsza wydajności. Odwrotność jest nie do przyjęcia.

Ignorowanie promienia zgięcia podczas instalacji

Kabel Ethernet ma minimalny promień zgięcia, którego należy przestrzegać podczas instalacji. W przypadku UTP Cat6 zazwyczaj jest to minimalny promień zgięcia czterokrotność zewnętrznej średnicy kabla lub około 24 mm. Cat6A wymaga większego promienia zgięcia ze względu na grubszą konstrukcję. Ciasne zagięcia deformują pary skrętów wewnątrz kabla, zwiększając przesłuch i pogarszając jakość sygnału — czasami na tyle, aby uniemożliwić przejście testów certyfikacyjnych.

Jak wybrać odpowiedni kabel do konkretnego scenariusza panelu krosowego

Zamiast stosować jedno ogólne zalecenie, oto praktyczny przewodnik dotyczący podejmowania decyzji oparty na typowych scenariuszach wdrażania:

• Sieć w małym biurze lub domu z przełączaniem do 1 Gb/s: Cat5e UTP z panelem krosowym Cat5e. Ekonomiczne, w pełni wystarczające i łatwe do zakończenia. Nie ma potrzeby aktualizacji, chyba że planujesz przejście na przełączniki 10GbE.
• Oczekuje się, że nowa instalacja biurowa będzie działać przez 10 lat: Cat6 UTP z panelem krosowym Cat6. Zapewnia rezerwę dla 10GbE w krótkich seriach i zapewnia lepszą wydajność w zakresie hałasu w porównaniu do Cat5e.
• Centrum danych lub środowisko o dużej gęstości z łącznością 10GbE w szafie: Cat6A UTP (lub F/UTP, jeśli problemem jest EMI) z panelem krosowym Cat6A. Jest to jedyna opcja miedziana obsługująca łączność 10GbE na pełnych odcinkach 100 metrów.
• Łącza szkieletowe między budynkami lub kampusami: Światłowód jednomodowy OS2 ze złączami LC i patch panelem światłowodowym. Miedziany Ethernet nie nadaje się do zastosowań dłuższych niż 100 metrów.
• Środowisko przemysłowe z ciężkimi maszynami elektrycznymi: Kabel ekranowany Cat6A F/UTP lub S/FTP z uziemionym, ekranowanym panelem krosowym. Prawidłowe uziemienie na panelu jest obowiązkowe.
• Kampus medyczny lub edukacyjny z mieszanymi wymaganiami dotyczącymi PoE i danych: Cat6A UTP, który obsługuje wyższe wymagania dotyczące zasilania PoE (90 W IEEE 802.3bt) przy mniejszym nagrzewaniu się niż Cat6 w wiązkach kablowych.

Testowanie i certyfikacja instalacji kabla panelu krosowego

Wybór właściwej kategorii kabla to tylko połowa pracy. Kabel Cat6 zakończony nieprawidłowo – z nadmiernym rozkręceniem pary w miejscu wbicia, ostrym zagięciem w pobliżu panelu lub niezgodnym standardem okablowania – nie będzie spełniał wymagań wydajności Cat6, nawet jeśli użyto odpowiedniego kabla. Profesjonalne instalacje okablowania strukturalnego weryfikowane są za pomocą testera certyfikacji kabli, a nie tylko podstawowego testera ciągłości.

Testery certyfikujące kable takich producentów jak Fluke Networks (DSX-8000), IDEAL Networks lub Softing wykonują pomiary obejmujące tłumienność wtrąceniową, NEXT, FEXT, tłumienność odbiciową i opóźnienie propagacji w pełnym zakresie częstotliwości danej kategorii kabla. Certyfikacja kanału Cat6 wymaga przekazania wszystkich parametrów do 250 MHz; Cat6A wymaga 500 MHz. Pozytywny raport certyfikacyjny jest jedynym wiarygodnym potwierdzeniem, że połączenie kabla i panelu krosowego będzie działać zgodnie ze specyfikacjami .

W przypadku mniejszych instalacji typu „zrób to sam” podstawowy tester mapowania przewodów potwierdza prawidłowe połączenia pinów i identyfikuje rozdzielone pary, przerwy i zwarcia — najczęstsze błędy wbijania. Chociaż nie potwierdza to wydajności, wychwytuje błędy w okablowaniu przed podłączeniem sprzętu.
