Jak okablowane są panele krosowe?

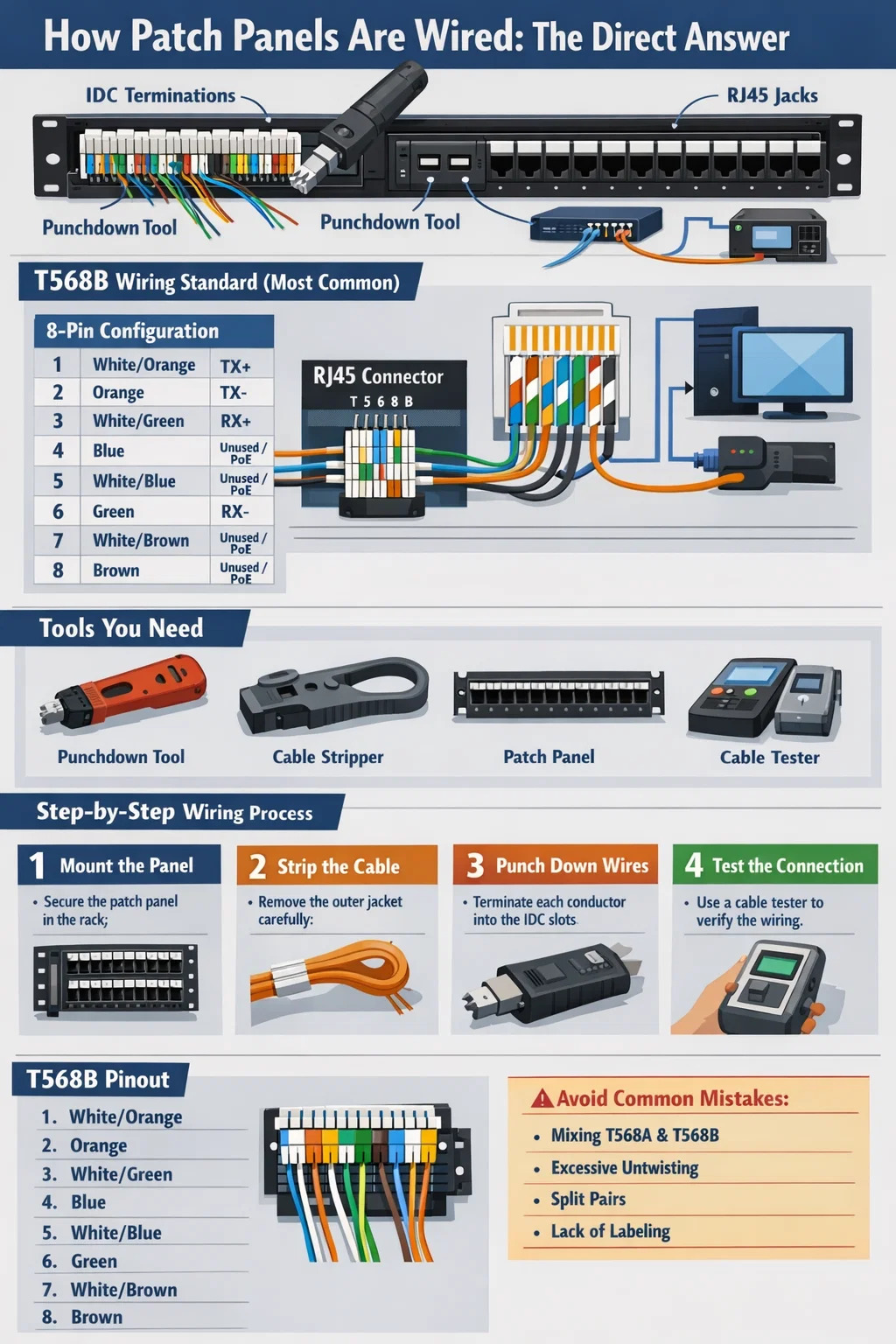

Jak panele krosowe są okablowane: bezpośrednia odpowiedź

A panel krosowy sieci jest okablowany poprzez zakończenie poszczególnych przewodów miedzianych z okablowania strukturalnego prowadzonego z tyłu panelu za pomocą narzędzia do wbijania, zgodnie ze stiardem okablowania T568A lub T568B. Każdy z ośmiu przewodów w kablu Kot5e, Kot6 lub Kat6A jest umieszczony w oznaczonym kolorem gnieździe IDC (złącze przemieszczenia izolacji) z tyłu portu panelu krosowego. Po wciśnięciu przód panelu odsłania gniazda Keystone RJ45, umożliwiające krótkie kable krosowe do podłączenia sprzętu do przełączników, routerów lub innych urządzeń sieciowych.

Celem panelu krosowego w szafie sieciowej jest działanie jako stały, zorganizowany punkt końcowy dla poziomych ciągów kablowych, utrzymujący infrastrukturę w czystości i umożliwiający łatwe przenoszenie, dodawanie i zmiany bez zakłócania stałego okablowania za ścianami. W większości profesjonalnych instalacji domyślnym standardem okablowania jest T568B , chociaż T568A jest wymagany w budynkach rządowych zgodnie z pewnymi normami. Najważniejsza jest konsekwencja — nigdy nie mieszaj standardów w tym samym cyklu.

Zrozumienie standardów okablowania T568A i T568B

Zanim dotkniesz pojedynczego przewodu, musisz zrozumieć dwa standardy okablowania stosowane w praktycznie całym okablowaniu strukturalnym na świecie. Zarówno T568A, jak i T568B wykorzystują wszystkie osiem przewodów w kablu Cat — cztery pary — ale różnią się rozmieszczeniem par pomarańczowej i zielonej na stykach 1, 2, 3 i 6.

Układ pinów T568B (najczęściej w Ameryce Północnej)

T568A zamienia pary pomarańczową i zieloną, umieszczając biały/zielony na pinie 1, zielony na pinie 2, biało-pomarańczowy na pinie 3 i pomarańczowy na pinie 6. Różnica funkcjonalna między nimi wynosi zero w przypadku połączeń prostych — ma to znaczenie tylko w przypadku kabli krosowanych, gdzie jeden koniec wykorzystuje T568A, a drugi T568B. W przypadku Gigabit Ethernet i 10GbE wszystkie cztery pary przesyłają dane jednocześnie , dlatego też utrzymanie integralności skrętu każdej pary przez całą drogę do momentu uderzenia ma kluczowe znaczenie dla integralności sygnału przy dużych prędkościach.

Narzędzia i materiały potrzebne przed rozpoczęciem

Pośpiech w zakończeniu panelu krosowego bez odpowiednich narzędzi skutkuje zawodnymi połączeniami, które przechodzą podstawowy test łącza, ale nie przy rzeczywistym obciążeniu sieci. Tutaj znajdziesz wszystko, czego potrzebujesz na ławce przed przeciągnięciem pojedynczego kabla przez ścianę.

• Narzędzie do dziurkowania ze 110 ostrzami — Wysokiej jakości narzędzie udarowe z możliwością regulacji siły. Niska siła do początkowego osadzania, duża siła do końcowego zakończenia. Zarówno Fluke Networks, jak i Paladin Tools oferują niezawodne opcje w przedziale 25–60 USD. Unikaj tanich, niemarkowych wersji, które łamią kontakty IDC.
• Striptizerka do kabli — Dedykowany ściągacz izolacji z okrągłym ostrzem do kabli sieciowych, a nie wielonarzędziowy obcinak do skrzynek. Chcesz zdjąć płaszcz zewnętrzny bez nacinania izolacji przewodu. Nacięcie w izolacji przewodnika powoduje anomalie impedancji, które w certyfikacie kabla objawiają się jako awarie strat powrotnych.
• Panel krosowy sieci — W większości instalacji standardem są panele 1U z 24 lub 48 portami. Panele Cat5e obsługują przepustowość do 1 Gb/s. Panele Cat6 mają prędkość znamionową 1 Gb/s przy 250 MHz i mogą obsługiwać 10 GbE na krótszych dystansach. Panele Cat6A obsługują łączność 10GbE na pełnych odcinkach 100 metrów przy częstotliwości 500 MHz.
• Listwa do zarządzania kablami lub pierścień typu D — Zamocuj go do stojaka bezpośrednio nad lub pod panelem. Bez odciążenia i zarządzania kablami porty paneli krosowych są narażone na naprężenia mechaniczne, które z czasem pogarszają kontakt IDC.
• Tester lub certyfikator okablowania — Podstawowy tester ciągłości, taki jak Klein Tools VDV526-100 (~30 USD), potwierdza poprawność mapy połączeń. W przypadku instalacji profesjonalnych, które wymagają certyfikatu TIA-568, analizator kabli Fluke DSX jest standardem branżowym, ale kosztuje kilka tysięcy dolarów — większość wykonawców wynajmuje je do użytku na potrzeby konkretnego projektu.
• Marker permanentny i producent etykiet — Oznacz każdy port przed zakończeniem. Ponowne etykietowanie po fakcie jest marną pracą i prowadzi do błędów w dokumentacji.
• Opaski kablowe na rzep — Nigdy nie używaj opasek zaciskowych na kablu sieciowym. Zbyt mocno dokręcone opaski zaciskowe deformują geometrię kabla i zmieniają geometrię par, co pogarsza wydajność w zakresie wysokich częstotliwości. Paski na rzepy umożliwiają regulację i nie naprężają kabla.

Krok po kroku: jak okablować sieciowy panel krosowy

Poniższy proces dotyczy standardowego panelu krosowego typu 110 — typu stosowanego w prawie wszystkich komercyjnych instalacjach Cat5e, Cat6 i Cat6A. Panele modułowe typu Keystone stosują tę samą logikę zakończeń przewodów, ale wykorzystują wyjmowane pojedyncze gniazda Keystone zamiast stałej ramy tylnej.

Krok 1 — Zamontuj panel i zaplanuj swój układ

Zamontuj panel krosowy w stojaku przed doprowadzeniem do niego jakichkolwiek kabli. Użyj nakrętek klatkowych i śrub odpowiednich dla typu stelaża — w większości standardowych stojaków 19-calowych stosuje się gwint 10-32 lub 12-24. Dociśnięcie palca nie wystarczy; luźny panel wibruje i z biegiem czasu napręża końcówki. Zdecyduj już teraz o swoim schemacie numeracji portów. Powszechnym podejściem jest numerowanie portów 1–24 od lewej do prawej na jednym panelu, przy czym fizyczne pomieszczenie lub miejsce upuszczenia jest udokumentowane w arkuszu kalkulacyjnym lub oprogramowaniu do zarządzania kablami od pierwszego dnia.

Krok 2 — Poprowadź kable i pozostaw odpowiednią pętlę serwisową

Przeciągnij poziome przewody kablowe przez kanał kablowy lub korytko kablowe do stojaka. Pozostaw pętlę serwisową o szerokości co najmniej 12–18 cali luzu na końcu panelu krosowego. Luz ten służy dwóm celom: umożliwia ponowne zakończenie kabla w przypadku awarii portu bez zbyt krótkiego odcinka oraz zmniejsza naprężenie mechaniczne na złączu typu „punchdown”. Nigdy nie ciągnij kabla tak mocno, aby nie miał luzu w punkcie końcowym — jest to częsty błąd w instalacjach typu „zrób to sam”, powodujący awarie styków kilka miesięcy później, gdy budynek przechodzi cykle termiczne.

Krok 3 — Zdejmij kurtkę zewnętrzną

Za pomocą narzędzia do ściągania izolacji usuń około 1,5 do 2 cali zewnętrznego płaszcza z końca każdego kabla. Natnij kurtkę ściągaczem, obróć narzędzie raz wokół kabla, a następnie zsuń kurtkę. Sprawdź wszystkie osiem przewodów pod kątem nacięć na indywidualnej izolacji. Naruszona warstwa izolacji na przewodniku spowoduje przesłuchy między parami, które stają się wykrywalne przy prędkościach gigabitowych. Jeżeli zauważysz nacięcie, odetnij końcówkę i ponownie odizoluj – nie kończ uszkodzonego przewodu.

Krok 4 — Odkręć i osadź przewodniki

Odkręć każdą parę tylko na tyle, aby dotrzeć do wyznaczonego gniazda IDC na panelu krosowym. Normy TIA-568 określają maksymalne rozkręcenie 0,5 cala (13 mm) dla Cat5e and 0,375 cala (9,5 mm) dla kategorii 6 . Przekroczenie tych limitów pogarsza wydajność kabla NEXT (przesłuch bliskiego końca). Ułóż każdy przewodnik w oznaczonym kolorem otworze z tyłu portu panelu krosowego. Kody kolorystyczne gniazd na panelu będą odpowiadać T568A lub T568B — wiele paneli pokazuje oba kody kolorów obok siebie, oznaczone A i B. Wybierz właściwą stronę dla wybranego standardu i odpowiednio ułóż każdy przewodnik. Na tym etapie przewodnika nie trzeba całkowicie wciskać w dół — robi to narzędzie do wbijania.

Krok 5 — Przebij każdy przewodnik

Umieścić ostrze 110 narzędzia do przebijania nad przewodem w jego szczelinie. Ostrze ma dwie strony – jedna odcina nadmiar przewodu, a druga nie. Strona tnąca musi być skierowana na zewnątrz (z dala od korpusu panelu), tak aby nadmiar końcówki drutu został przycięty podczas osadzania przewodów. Uderz narzędzie mocno i prosto. Wysokiej jakości narzędzie do uderzania uderzeniowego będzie słyszalnie klikać po uruchomieniu. Nie używaj śrubokręta ani narzędzia bez udaru do wciskania przewodów w szczeliny IDC — ostrze IDC musi przebić izolację przewodu jednym kontrolowanym ruchem, aby utworzyć gazoszczelne i odporne na korozję połączenie. Wolno dociskany przewodnik powoduje powstanie połączenia o wysokiej rezystancji, które okresowo ulega uszkodzeniu.

Powtórz tę czynność dla wszystkich ośmiu przewodów w każdym porcie. Po zakończeniu końcówkę każdego przewodu należy dokładnie przyciąć równo z blokiem IDC, a na zewnątrz szczeliny nie powinna być widoczna goła miedź.

Krok 6 — Zastosuj odciążenie i zarządzanie kablami

Większość paneli krosowych zawiera z tyłu plastikowy drążek odciążający lub punkty mocowania opasek kablowych. Poprowadź każdy zakończony kabel przez wspornik odciążający i zabezpiecz go opaską na rzep. Kabel powinien być wystarczająco mocny, aby mocne pociągnięcie za kabel nie spowodowało przeniesienia siły mechanicznej na końcówkę wciskaną. Ułóż kable starannie wzdłuż tylnej części stojaka i poprowadź je do kanału do zarządzania kablami. Nieprawidłowe ułożenie kabli jest główną przyczyną wezwań do ponownego zakończenia połączenia — pozostawione luźne kable w końcu zostają zaczepione, szarpnięte lub splątane przez osobę pracującą w szafie.

Krok 7 — Przetestuj każdy port

Podłącz moduł nadawczy testera okablowania do przedniego portu RJ45, a zdalny odbiornik do drugiego końca tego samego przebiegu kabla (przy płycie ściennej lub gniazdku). Uruchom test mapy połączeń. Tester potwierdzi, że wszystkie osiem przewodów jest podłączonych do właściwych styków, bez przerw, zwarć, odwróconych par, rozdzielonych par lub transponowanych par. Rozdzielona para — w której dwa przewody z różnych par są podłączone do tych samych gniazd RJ45 — przechodzi podstawowy test ciągłości, ale nie sprawdza się przy dużych prędkościach, ponieważ sygnał pary różnicowej jest uszkodzony. Właściwy test mapy połączeń wyłapuje rozdzielone pary.

Typy paneli krosowych i kiedy ich używać

Nie wszystkie panele sieciowe są okablowane w ten sam sposób, ponieważ nie wszystkie panele korzystają z tej samej architektury terminacji. Zrozumienie różnic pomoże Ci wybrać odpowiedni panel do instalacji i uniknąć problemów ze zgodnością.

Stałe panele dziurkowane w stylu 110

Jest to typ tradycyjny i najczęściej spotykany. Tył panelu to nieruchomy plastikowy blok ze szczelinami IDC dla każdego z ośmiu przewodów na port, ułożonych w rzędach oznaczonych kolorami. Zakończenie jest trwałe — w przypadku awarii styku IDC pojedynczego portu nie można wymienić tylko tego portu bez wymiany całego panelu. Panele te są niedrogie – 24-portowy panel Cat6 kosztuje zwykle 20–50 dolarów i są wyjątkowo niezawodne, jeśli są prawidłowo zakończone. Są właściwym wyborem dla większości stałych instalacji okablowania strukturalnego.

Modułowe panele krosowe Keystone

Panele Keystone to puste ramy płyt czołowych, które obsługują indywidualnie zakończone gniazda Keystone — tego samego typu, co w gniazdach ściennych. Każdy port jest oddzielnym modułem zatrzaskowym. Główną zaletą jest to, że poszczególne porty można wymieniać bez konieczności ponownego definiowania sąsiednich portów. Umożliwiają także korzystanie z paneli mieszanych — niektóre gniazda można wypełnić gniazdami Keystone Cat6A, inne łącznikami światłowodowymi LC, a jeszcze inne pustymi wkładkami, a wszystko to na tej samej powierzchni panelu. Kompromisem jest wyższy koszt na port i nieco większe różnice w jakości gniazd na panelu, jeśli korzysta się z gniazd różnych producentów.

Kątowe i płaskie panele krosowe

Standardowe panele krosowe przedstawiają porty RJ45 w płaskim poziomym rzędzie skierowanym prosto do przodu. Kątowe panele krosowe — czasami nazywane panelami zawiasowymi lub odchylanymi — ustawiają przedni port skierowany w dół, zwykle pod kątem 15 lub 45 stopni. Ułatwia to podłączanie i prowadzenie kabli krosowych w gęstych środowiskach stelażowych, w których zarządzanie kablami jest ograniczone. W przypadku w pełni zapełnionego płaskiego panelu o wysokości 1U z 48 portami dotarcie kablem krosowym do portów w tylnym rzędzie wymaga poprowadzenia kabla w sposób obciążający złącze RJ45. Panel kątowy zmniejsza naprężenia promienia zgięcia. Instalacje o dużej gęstości z 48 lub więcej portami na jednostkę stelażową w znaczący sposób korzystają z paneli ustawionych pod kątem.

Panele krosowe światłowodowe

Panele światłowodowe zasadniczo różnią się od paneli miedzianych. W ogóle nie używają zakończeń typu „punchdown”. Zamiast tego zawierają złącza światłowodowe — LC, SC, ST lub MPO — albo jako wstępnie zakończone pigtaile, które są łączone metodą stapiania z przychodzącymi pasmami włókien wewnątrz panelu, albo jako wstępnie zakończone kasety, które zatrzaskują się w obudowie. Korpus panelu zawiera obudowę ochronną dla końcówek światłowodów oraz uchwyt dla adapterów sprzęgających, które umożliwiają podłączenie kabli krosowych. Czyszczenie złączy światłowodowych za pomocą odpowiednich narzędzi zgodnych z normą IEC 61300-3-35 przed każdym połączeniem jest obowiązkowe — zanieczyszczone końcówki włókien powodują straty wtrąceniowe przekraczające cały budżet strat łącza.

Panele krosowe Cat5e, Cat6 i Cat6A: różnice w wydajności

Kategoria instalowanego kabla określa kategorię panelu krosowego, której potrzebujesz. Kategorie mieszania — na przykład instalacja kabla Cat6, ale jego zakończenie w panelu krosowym Cat5e — ogranicza wydajność całego kanału do wydajności Cat5e. Każdy komponent w kanale musi spełniać lub przekraczać kategorię docelową.

Panele krosowe Cat6A są fizycznie większe niż panele Cat5e lub Cat6, ponieważ kable Cat6A są znacznie grubsze — zwykle mają średnicę zewnętrzną 7–8 mm w porównaniu z 5–6 mm w przypadku Cat6. 24-portowy panel Cat6A często zajmuje równowartość 1,5U rzeczywistej przestrzeni w szafie ze względu na dodatkowe wymagania dotyczące zarządzania kablami z tyłu. Odpowiednio zaplanuj układ stojaka.

Jak panele krosowe łączą się z przełącznikami i urządzeniami końcowymi

Sam panel krosowy nie wykonuje żadnego przełączania ani routingu. Jest to wyłącznie pasywny punkt końcowy i punkt połączenia skrośnego. Zrozumienie jego umiejscowienia w ścieżce sieciowej wyjaśnia, dlaczego prawidłowe okablowanie ma tak duże znaczenie.

Pełny kanał od przełącznika sieciowego do stacji roboczej lub kamery IP przebiega w następujący sposób:

1. Port przełącznika sieciowego → krótki kabel krosowy (zwykle 1–3 stóp) → przedni port RJ45 panelu krosowego
2. Zakończenie IDC panelu krosowego → kabel poziomy poprowadzony przez ściany/sufit/kanał
3. Poziomy przebieg kabla → gniazdo ścienne RJ45 (lub puszka do montażu powierzchniowego)
4. Gniazdko → krótki kabel krosowy → urządzenie końcowe (komputer, telefon, AP, kamera)

TIA-568 definiuje maksymalne trwałe połączenie (od panelu krosowego IDC do gniazdka ściennego IDC) jako 90 metrów , a pozostałe 10 metrów przydzielono do wszystkich kabli krosowych w kanale, aby osiągnąć maksymalną długość kanału wynoszącą 100 metrów. Przekroczenie 90 metrów na odcinku poziomym stanowi naruszenie standardów, które będzie powodować przypadkowe awarie przy prędkościach gigabitowych, nawet jeśli kabel będzie czysty w testach przy niższych częstotliwościach.

Kable krosowe łączące przełącznik z panelem i gniazdko ścienne z urządzeniem również muszą odpowiadać kategorii kanału. Użycie kabla krosowego Cat5e w kanale Cat6A tworzy wąskie gardło w tym konkretnym punkcie kanału. Zawsze używaj kabli krosowych odpowiedniej kategorii, które pasują do zainstalowanego okablowania poziomego.

Typowe błędy w okablowaniu i sposoby ich unikania

Doświadczenie praktyczne pokazuje, że te same błędy pojawiają się wielokrotnie w instalacjach paneli krosowych, od małych konfiguracji domowych po konstrukcje w dużych przedsiębiorstwach. Wiedza o tym, na co zwrócić uwagę, pozwala zaoszczędzić wiele godzin na rozwiązywaniu problemów.

Mieszanie T568A i T568B w tym samym przebiegu

Jeśli podłączysz koniec panelu krosowego do T568B, a koniec gniazdka ściennego do T568A, utworzyłeś niezamierzony kabel krosowany. Nowoczesne przełączniki z funkcją Auto-MDIX często umożliwiają kompensację, ale nie jest to gwarantowane w przypadku wszystkich urządzeń i powoduje zamieszanie podczas przyszłej konserwacji. Każdy przebieg kabla musi mieć ten sam standard na obu końcach.

Nadmierne rozkręcanie par

Jest to najczęstszy błąd pogarszający wydajność. Odsuwanie par na większą odległość niż dozwolona odległość, aby ułatwić ich umieszczenie w szczelinach IDC, niszczy eliminację przesłuchów, którą zapewnia geometria skrętki. Przy częstotliwości 100 MHz często pozostaje to niezauważone. Przy 500 MHz (Cat6A) powoduje to awarie. Utrzymuj skręt w granicach 13 mm od IDC dla Cat5e i 9,5 mm dla Cat6 i wyższych.

Rozdzielone pary

Rozdzielona para ma miejsce, gdy na przykład biało-zielony przewód jest umieszczony w szczelinie styku 1, ale zielony przewód jest umieszczony w szczelinie styku 4 zamiast w styku 3. Przewody należą do różnych par. Podstawowy tester ciągłości pokazuje, że jest to prawidłowe — wszystkie osiem pinów wydaje się być podłączonych. Jednak odpowiedni tester mapy przewodów wykrywa rozdzieloną parę, ponieważ mierzy równowagę par elektrycznych. Rozdzielone pary powodują poważne przesłuchy, które całkowicie niszczą wydajność Gigabit nawet jeśli kontrolka prostego łącza świeci na zielono.

Słabe odciążenie

Kable pozostawione luzem za panelem krosowym zostaną nadepnięte, pociągnięte i splątane przez osoby pracujące w szafie. Pojedyncze ostre pociągnięcie kabla, który nie jest odciążony, może spowodować rozłączenie końcówki wciskanej i utworzenie przerywanego połączenia — jest to jedna z najtrudniejszych do wyśledzenia usterek, ponieważ pojawia się i znika wraz ze zmianami wibracji i temperatury.

Brak dokumentacji

Nieopisany panel krosowy to tykająca bomba zegarowa dla przyszłych administratorów sieci. Bez mapy port-lokacja każda przeprowadzka lub sesja rozwiązywania problemów wymaga fizycznego śledzenia kabli. Oznacz każdy port panelu krosowego i każdy kabel na obu końcach przed zamknięciem szafy. Stosuj spójne konwencje nazewnictwa — piętro, numer pokoju, numer gniazdka — i twórz kopie zapasowe dokumentacji w systemie zarządzania siecią lub nawet we wspólnym arkuszu kalkulacyjnym.

Okablowanie paneli krosowych w rzeczywistych scenariuszach

Powyższe zasady mają zastosowanie uniwersalne, ale konkretne podejście różni się w zależności od rozmiaru i rodzaju instalacji.

Konfiguracja małego biura lub domowego biura

Typowa konfiguracja SOHO może obejmować 12- lub 24-portowy panel krosowy Cat6 w małej szafie do montażu na ścianie, z kablami prowadzącymi do 6–12 gniazdek ściennych w całej przestrzeni. Całkowita długość kabli wynosi zazwyczaj znacznie poniżej 30 metrów, więc kategoria 6 jest więcej niż wystarczająca. Pojedynczy przełącznik 8- lub 16-portowy jest podłączany kablem krosowym od przodu panelu. Cały projekt — łącznie z wierceniem, prowadzeniem kabla przez ściany, zakończeniem i testowaniem — zajmuje jednej doświadczonej osobie około 4–8 godzin w przypadku instalacji 10-portowej. Koszt materiałów dla tej skali wynosi około 80–200 USD, w zależności od jakości kabla i sprzętu.

Dystrybucja pięter w przedsiębiorstwie

W budynku komercyjnym pomieszczenie telekomunikacyjne (TR) na każdym piętrze zazwyczaj mieści 2- lub 4-słupkową szafę typu rack z 2–4 panelami krosowymi o łącznej liczbie 96–192 portów, prowadzącymi wszystkie poziome ciągi kablowe do podłogi. Panele te łączą się za pomocą kabli krosowych z jednym lub większą liczbą przełączników warstwy dostępu. Przełączniki łączą łącze światłowodowe lub miedziane 10GbE z przełącznikiem warstwy dystrybucyjnej w głównym pomieszczeniu danych. Projekt okablowania strukturalnego tej skali dla pojedynczego piętra o powierzchni 10 000 stóp kwadratowych może obejmować 150–200 ciągów kablowych, a przed odbiorem wszystkie odcinki muszą zostać przetestowane i udokumentowane zgodnie ze standardami wydajności kanałów TIA-568. Typowy koszt projektu w tej skali waha się od 15 000 do 40 000 USD, w zależności od kategorii kabla, lokalnych stawek robocizny i wymagań dotyczących przewodów rurowych.

Łatanie na górze szafy w centrum danych

W centrach danych panele krosowe często zastępuje się kasetami okablowania strukturalnego i kablami magistralnymi. Wstępnie zakończone magistrale światłowodowe MPO łączą rzędy szaf za pośrednictwem napowietrznych korytek kablowych, kończąc się modułami kaset światłowodowych wyposażonymi w porty LC z przodu obudowy panelowej 1U. Takie podejście pozwala na rozmieszczenie całego łącza światłowodowego z 12 lub 24 włóknami za jednym pociągnięciem i jedną kasetą wsuwaną, co radykalnie skraca czas instalacji w środowiskach o dużym zagęszczeniu. Wstępnie zakończone zespoły światłowodowe są testowane i certyfikowane w fabryce , eliminując ryzyko błędów zakończenia pola w środowiskach, w których przestoje kosztują tysiące dolarów na minutę.

Konserwacja i rozwiązywanie problemów z przewodowym panelem krosowym

Gdy panel krosowy jest okablowany i certyfikowany, bieżąca konserwacja jest minimalna — ale nie wynosi zero. Połączenia fizyczne ulegają z biegiem czasu degradacji w wyniku utleniania, wibracji i naprężeń mechanicznych w wyniku wielokrotnego wkładania i wyjmowania kabla krosowego.

• W przypadku awarii portu wymieniaj kable krosowe, a nie końcówki panelu. W zdecydowanej większości przypadków martwy port to uszkodzony kabel połączeniowy lub uszkodzony port przełącznika, a nie uszkodzone zakończenie typu „punchdown”. Najpierw zamień kabel połączeniowy. Jeśli problem dotyczy kabla, wymień kabel. Jeśli problem wynika z portu, przetestuj go z innym portem przełącznika, zanim potępisz zakończenie panelu krosowego.
• Chroń nieużywane porty przed kurzem. Kurz gromadzący się wewnątrz gniazd RJ45 — szczególnie w środowiskach o słabej filtracji powietrza — zwiększa z biegiem lat rezystancję styków. Puste wkładki portowe są tanie i całkowicie temu zapobiegają. Opakowanie 100 pustych wkładek do portów kosztuje około 8–12 USD i powinno być instalowane w każdym nieużywanym porcie od pierwszego dnia.
• Powtórz test po każdej pracy fizycznej w pobliżu stojaka. Za każdym razem, gdy ktoś pracuje w szafie lub w jej pobliżu — dodając sprzęt, przekierowując kable, czyszcząc — należy przeprowadzić wyrywkową kontrolę mapy przewodów na wszystkich obsługiwanych kablach. Fizyczny kontakt z kablem z marginalną końcówką może zamienić połączenie graniczne w otwarte uszkodzenie.
• Dbaj o aktualność dokumentacji. Każda zmiana portu, przeniesienie urządzenia lub nowy przebieg kabla musi zostać odzwierciedlona w dokumentacji portu. Nieaktualna dokumentacja jest gorsza niż jej brak, ponieważ stwarza fałszywe zaufanie. Przed zamknięciem zgłoszenia zmiany sieci należy dokonać aktualizacji dokumentacji jako wymaganego kroku.

Prawidłowo okablowany i udokumentowany panel krosowy sieciowy jest podstawą zarządzalnej, niezawodnej infrastruktury sieciowej. Dyscyplina zastosowana podczas pierwszej instalacji — prawidłowy standard okablowania, odpowiednie ograniczenia odkręcenia, solidne wbicie, dokładne testowanie i pełne oznakowanie — procentuje za każdym razem, gdy konieczna jest zmiana sieci lub wyśledzenie usterki. Skrócenie czasu trwania umowy powoduje powstanie długu, który zespół sieciowy będzie spłacał przez cały okres użytkowania instalacji.
