Jakich narzędzi potrzebuję do montażu panelu krosowego?

Narzędzia potrzebne do zainstalowania panelu krosowego: bezpośrednia odpowiedź

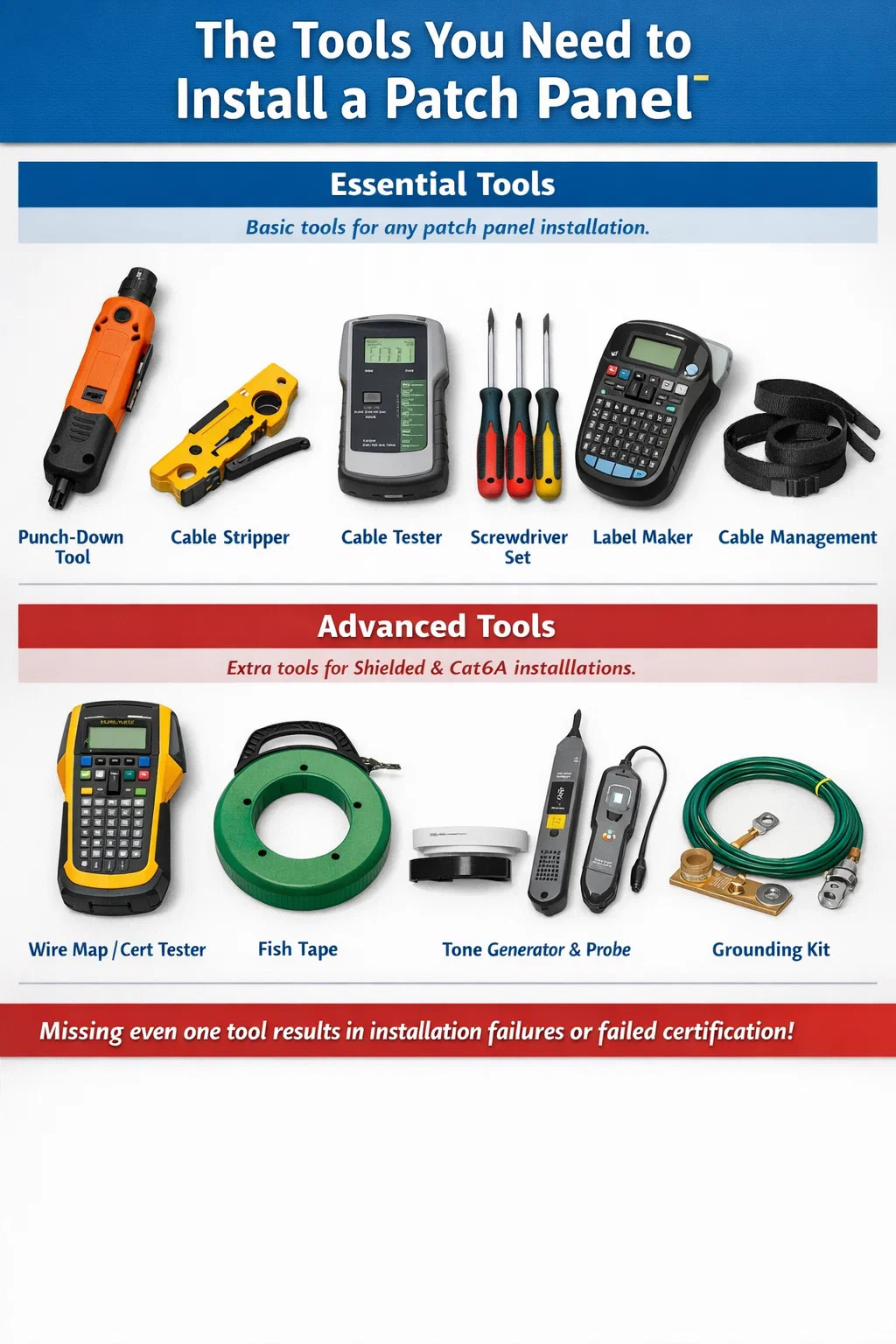

Aby zainstalować panel krosowy sieci potrzebujesz narzędzia do wbijania, narzędzia do ściągania izolacji, testera kabli, zestawu śrubokrętów, drukarki etykiet i rozwiązania do zarządzania kablami, takiego jak paski na rzepy lub opaski kablowe. W przypadku bardziej wymagających instalacji — szczególnie Cat6A lub okablowania ekranowanego — będziesz potrzebować także testera mapy połączeń lub testera pełnej certyfikacji, taśmy rybnej lub uchwytu do przeciągania kabla oraz generatora tonów z sondą. Nie są to dodatki opcjonalne. Pominięcie choćby jednego z nich skutkuje albo nieudaną instalacją, niecertyfikowanym kanałem, albo problemem konserwacyjnym, który pojawia się kilka miesięcy później.

W poniższych sekcjach szczegółowo opisano każde narzędzie, wyjaśniono, dlaczego jest ono istotne, a także przedstawiono zalecenia dotyczące konkretnych produktów i testy porównawcze wydajności, dzięki czemu można podejmować świadome decyzje dotyczące zakupu przed rozpoczęciem pracy.

Narzędzie do dziurkowania: najbardziej krytyczny instrument w pracy

Narzędzie do wbijania jest najważniejszym elementem wyposażenia każdej instalacji panelu krosowego. Umożliwia osadzenie poszczególnych przewodów w blokach IDC typu 110 (złącze przemieszczenia izolacji) z tyłu panelu. Kiedy narzędzie uderza w dół, ostrze jednocześnie odcina nadmiar drutu i wciska przewód w szczelne połączenie elektryczne z zaciskiem IDC. Prawidłowo wykonane połączenie zapewnia gazoszczelność o znamionowej wartości znamionowej pełny cykl życia systemu okablowania – często 20 lat .

Istnieją dwa podstawowe typy narzędzi do wbijania: udarowe i bezudarowe. Narzędzia udarowe wykorzystują mechanizm sprężynowy, który zapewnia skalibrowaną siłę uderzenia. Narzędzia bezudarowe (ręczne) wymagają od instalatora ręcznego docisku. W przypadku profesjonalnych instalacji paneli krosowych należy zawsze używać narzędzia do wbijania udarowego. Narzędzia dociskane ręcznie powodują nierówną głębokość osadzenia, co bezpośrednio przekłada się na zmienną tłumienność wtrąceniową i błędy przesłuchu bliskiego końca (NEXT) podczas certyfikacji kanału.

Wybór odpowiedniego ostrza

Narzędzia do wbijania udarowego obsługują wymienne ostrza. Dwa najpopularniejsze to ostrze 110 i ostrze Krone. Prawie wszystkie panele krosowe w Ameryce Północnej wykorzystują bloki typu 110 , więc standardowym punktem wyjścia jest ostrze 110. Instalacje europejskie i niektóre międzynarodowe mogą wykorzystywać bloki Krone. Przed zakupem ostrzy sprawdź typ bloku wydrukowany z tyłu panelu. Użycie niewłaściwego ostrza spowoduje fizyczne uszkodzenie zacisków IDC i zniszczenie połączenia elektrycznego.

Większość narzędzi udarowych posiada przełącznik dużej/małej siły. Do początkowych zakończeń sztywnych przewodów Cat6A używana jest duża siła. Niska siła działa w przypadku lżejszego drutu Cat5e lub w przypadku ponownego osadzania przewodu, który nie został całkowicie osadzony w pierwszym przejściu. Firmy Fluke Networks, Paladin Narzędzies i Klein Tools oferują niezawodne narzędzia do wbijania udarowego w przedziale cenowym od 30 do 120 USD, przy czym droższe są profesjonalne narzędzia firm Fluke i Ideal Industries.

Ergonomia ma znaczenie w przypadku dużych zadań

W przypadku pracy obejmującej 200 zakończeń ergonomia narzędzia staje się prawdziwym czynnikiem. Tanie narzędzia do wbijania z uchwytami z twardego plastiku powodują zmęczenie dłoni, co prowadzi do pośpiesznych zakończeń i pomyłek w osadzeniu. Narzędzia z gumowanymi uchwytami i amortyzowanym odbiciem uderzeń — takie jak Fluke Networks D914S lub Klein Tools VDV427-300 — znacznie zmniejszają powtarzające się obciążenia. Jeśli przerywasz więcej niż 100 portów w jednej sesji zainwestuj w narzędzie z ergonomicznym uchwytem. Premia w wysokości 30–50 USD szybko się zwraca, jeśli chodzi o dokładność i zmniejszoną liczbę poprawek.

Narzędzia do ściągania izolacji i przygotowywania przewodów

Zanim jakikolwiek przewodnik dotknie bloku wciskanego, należy czysto zdjąć płaszcz kabla. Odpowiednim narzędziem do tego kroku jest dedykowany program do ściągania izolacji – nie nóż introligatorski ani nożyczki. Narzędzia do ściągania izolacji ze skrętki dwużyłowej są zaprojektowane tak, aby nacinać płaszcz na kontrolowanej głębokości, tak aby ostrze nigdy nie przecinało przewodów ani izolacji pary znajdującej się pod spodem.

Nacięte przewodniki są jedną z głównych przyczyn marginalnych lub nieudanych testów kanałów. Nacięcie zmniejsza pole przekroju poprzecznego przewodnika, zwiększając rezystancję i tworząc odblaskową nieciągłość, która na testerze certyfikującym objawia się awarią utraty sygnału odbiciowego. Nacięcie może nie być widoczne gołym okiem, ale Fluke DSX-8000 lub podobny tester oznaczy je za każdym razem.

Ściągacze rotacyjne a ściągacze z ostrzami

Obrotowe ściągacze izolacji owijają się wokół kabla i nacinają jego osłonę podczas obracania narzędzia. W ten sposób powstaje czysta, jednolita linia nacięcia na całym obwodzie kurtki. Ściągacze z ostrzami wykonują pojedyncze cięcie wzdłużne i wymagają od instalatora zdjęcia kurtki. Obydwa sprawdzają się dobrze w doświadczonych rękach. Narzędzia obrotowe firmy Jonard Tools (model UST-100) i Klein Tools (VDV110-095) są szeroko stosowane w instalacjach komercyjnych i kosztują poniżej 25 dolarów .

Specjalnie w przypadku kabla Cat6A kurtka jest grubsza i sztywniejsza niż Cat5e lub Cat6. Upewnij się, że głębokość ostrza striptizerki jest regulowana lub kup striptizerkę specjalnie przystosowaną do Cat6A. Kilku producentów oferuje ściągacze typu combo, które obsługują zarówno Cat5e/6, jak i Cat6A, za pomocą prostej śruby regulującej głębokość ostrza.

Nożyczki i przecinaki

Do przycięcia wielowypustu (wewnętrznego separatora występującego w wielu kablach Cat6) i oczyszczenia końcówek przewodów przed ich włożeniem potrzebna jest para ostrych nożyczek lub szczypiec ukośnych do przycięcia. Splajn, jeśli nie zostanie przycięty równo z krawędzią płaszcza, może rozsunąć poszczególne pary podczas zakończenia i spowodować przesunięcie geometrii pary na tyle, aby wpłynąć na wartości NEXT. Para przecinaków do płaszczyzn klasy elektronicznej o wartości 10–15 USD radzi sobie z tym czysto i precyzyjnie.

Wkrętaki i sprzęt do montażu w stojaku

Sieciowy panel krosowy montowany jest w 19-calowej szafie typu rack EIA lub obudowie do montażu na ścianie za pomocą standardowych śrub do montażu w szafie. Większość stojaków akceptuje śruby M6 lub 10-32, w zależności od producenta i modelu stojaka. Potrzebujesz odpowiedniego śrubokręta — zwykle Phillipsa nr 2 lub płaskiego — oraz pasujących nakrętek i śrub do stojaka.

Nakrętki klatkowe są najpopularniejszym elementem do montażu w 19-calowych szafach sprzętowych. Wpinają się w szyny rack z kwadratowymi otworami i akceptują śruby M6. Montaż nakrętek klatkowych bez odpowiedniego narzędzia do wkładania nakrętek klatkowych jest bolesny — ostre krawędzie nakrętki skaleczą palce przy wielokrotnym montażu. A dedykowane narzędzie do nakrętek klatkowych kosztuje 5–15 USD i eliminuje zarówno ból, jak i ryzyko upuszczenia nakrętek klatkowych do stojaka podczas instalacji.

Wymagania dotyczące momentu obrotowego

Zbyt mocne dokręcenie śrub stelaża powoduje zerwanie nakrętek klatkowych i wypaczenie uch montażowych panelu krosowego. Niedokręcenie powoduje poluzowanie paneli, co z czasem powoduje uszkodzenia wibracyjne i stwarza zagrożenie dla bezpieczeństwa w strefach sejsmicznych. Większość specyfikacji sprzętu do montażu w szafie wymaga Moment obrotowy 0,5–0,8 Nm na śrubach zębatych M6. Podstawowy wkrętak dynamometryczny z zestawem bitów Phillips zapewnia stały moment obrotowy bez zgadywania, co jest szczególnie przydatne podczas instalowania paneli w środowiskach o wysokich wibracjach, takich jak obiekty przemysłowe lub centra danych z ciągle pracującymi wentylatorami chłodzącymi w podłodze podwyższonej.

Tester kabli i sprzęt certyfikujący

Po zakończeniu i zamontowaniu panelu krosowego sieciowego należy przetestować każdy port. Rodzaj testera, którego potrzebujesz, zależy od tego, czy przeprowadzasz kontrolę ciągłości, czy pełną certyfikację kanału.

Podstawowe testery map przewodów

Tester mapy połączeń sprawdza, czy wszystkie osiem przewodów w skrętce jest prawidłowo podłączonych od końca do końca — nie ma przerw, zwarć, odwróconych par ani rozdzielonych par. Wychwytuje najczęstsze błędy związane z dziurkowaniem w przedziale cenowym dostępnym dla każdego: przyzwoite testery map połączeń firm Klein Tools, Fluke Networks i TREND Networks są dostępne dla 30–150 dolarów . Zarówno Fluke Networks MicroMapper, jak i Klein Tools VDV501-851 to niezawodne opcje do podstawowych prac weryfikacyjnych.

Samo testowanie mapy połączeń nie wystarczy do certyfikacji kanału dla Cat6, Cat6A lub jakiegokolwiek innego znamionowego standardu wydajności. Potwierdza jedynie ciągłość fizyczną, a nie wydajność elektryczną. W przypadku profesjonalnej instalacji, w której użytkownik końcowy oczekuje raportu gwarancyjnego lub certyfikacyjnego, potrzebny jest tester wydajności.

Testerzy terenowi z certyfikatem

Testerzy certyfikujący mierzą każdy parametr wymagany przez TIA-568.2-D i ISO/IEC 11801: tłumienie wtrąceniowe, NEXT, FEXT, PSNEXT, tłumienie odbiciowe, opóźnienie propagacji i zniekształcenie opóźnienia. Fluke Networks DSX-8000 to punkt odniesienia w branży, umożliwiający certyfikację kanałów Cat8 w poniżej 10 sekund na kanał . IDEAL Industries SignalTEK NT i TREND Networks LanTEK IV to konkurencyjne alternatywy w niższych przedziałach cenowych.

Testery certyfikujące są drogie – Fluke DSX-8000 kosztuje ponad 9000 dolarów – ale programy wypożyczania od głównych dostawców i firm wynajmujących narzędzia umożliwiają ich dostępność do indywidualnych projektów. Dla wykonawców regularnie instalujących sieciowe panele krosowe posiadanie testera certyfikującego jest bezpośrednią inwestycją biznesową. Pojedynczy uszkodzony kanał wymagający przeróbek kosztuje więcej robocizny niż miesięczne opłaty za wypożyczenie narzędzia.

Narzędzia do testowania włókien

Jeśli instalacja panelu krosowego obejmuje moduły Keystone światłowodowe lub wstępnie zakończone kasety światłowodowe, potrzebny jest również zestaw do testowania strat optycznych (OLTS), a najlepiej optyczny reflektometr w dziedzinie czasu (OTDR). OLTS mierzy całkowitą tłumienność wtrąceniową w dB i potwierdza, że ​​łącze spełnia budżet kanału. OTDR identyfikuje lokalizację i wielkość poszczególnych zdarzeń – złączy, spawów, zagięć – wzdłuż ciągu światłowodu. Podstawowe jednostki OLTS firm EXFO, AFL i Fluke Networks zaczynają się od godz około 800–1500 dolarów dla testerów combo jednomodowych/wielomodowych.

Generator tonów i sonda (toner i różdżka)

Generator tonów i sonda indukcyjna — powszechnie nazywane tonerem i różdżką lub lisem i ogarem — są niezbędne do śledzenia nieoznakowanych kabli i identyfikowania, który bieg kabla łączy się z którym portem panelu krosowego. Generator tonów podłącza się do jednego końca kabla i wysyła słyszalny sygnał tonowy wzdłuż przewodu. Sonda indukcyjna wykrywa sygnał bez konieczności kontaktu fizycznego, co pozwala przeskanować wiązkę kabli i zidentyfikować ten właściwy po najgłośniejszym tonie.

To narzędzie nie podlega negocjacjom w przypadku projektów modernizacji lub modernizacji, w których istniejącemu okablowaniu brakuje dokumentacji. Nawet w nowych instalacjach posiadanie tonera pomaga szybko potwierdzić, że określony kabel wychodzący z gniazdka ściennego trafił do właściwego portu panelu krosowego przed zakończeniem. Niezawodne generatory tonów i sondy firmy Fluke Networks (Pro3000), Klein Tools (VDV500-820) i TREND Networks są dostępne w Zakres 50-150 dolarów .

Niektóre zaawansowane testery map połączeń obejmują funkcję generowania tonów, co zmniejsza liczbę oddzielnych narzędzi potrzebnych w pracy. Przed zakupem samodzielnego tonera sprawdź listę funkcji testera, aby uniknąć konieczności stosowania zbędnego sprzętu.

Narzędzia do tworzenia etykiet i dokumentacji

Każdy port w panelu krosowym sieciowym musi zostać oznaczony etykietą w momencie instalacji. Próba etykietowania z mocą wsteczną — po zapełnieniu stojaka i umieszczeniu kabli krosowych — jest znacznie trudniejsza i daje gorsze rezultaty. Dedykowana drukarka etykiet, która produkuje etykiety termokurczliwe lub laminowane, jest standardowym narzędziem w każdej profesjonalnej pracy związanej z okablowaniem.

Brady i HellermannTyton produkują drukarki etykiet zaprojektowane specjalnie dla infrastruktury okablowania sieciowego. Zarówno Brady BMP21-PLUS, jak i HellermannTyton TAG-IT są szeroko stosowane w instalacjach komercyjnych. Drukarki te akceptują kasety z etykietami kompatybilne z paskami etykiet paneli połączeniowych, etykietami do owijania kabli i flagami portów. Etykiety powinny zawierać identyfikator portu, gniazdo docelowe i kategorię kabla. A spójny system oznakowania stosowany od pierwszego dnia skraca czas rozwiązywania problemów o godziny w całym okresie eksploatacji systemu.

Harmonogram okablowania i dokumentacja powykonawcza

Producent etykiet produkuje etykiety fizyczne. Towarzyszący harmonogram okablowania — arkusz kalkulacyjny lub baza danych, która odwzorowuje każdy identyfikator portu na jego fizyczne pochodzenie, kategorię kabla, datę instalacji i wynik testu — stanowi dokumentację, dzięki której etykiety stają się przydatne. Większość testerów certyfikujących może eksportować wyniki testów bezpośrednio do komputera w formacie PDF lub CSV. Integracja tych wyników z harmonogramem okablowania tworzy kompletny, możliwy do sprawdzenia zapis instalacji. Dokumentacja ta jest wymagana w przypadku większości gwarancji na systemy producenta i jest oczekiwana przez działy IT przedsiębiorstwa jako element dostarczany w ramach każdego zakontraktowanego projektu okablowania.

Narzędzia i akcesoria do zarządzania kablami

Instalacja sieciowego panelu krosowego nie dotyczy tylko samego panelu — obejmuje także zarządzanie kablami prowadzącymi do tylnej części panelu i kablami krosowymi łączącymi przednie porty ze sprzętem sieciowym. Złe zarządzanie kablami to jeden z najczęstszych problemów w zainstalowanych sieciach i jeden z najłatwiejszych do uniknięcia przy użyciu odpowiednich narzędzi.

Opaski kablowe na rzepy i paski z haczykami i pętelkami

Opaski kablowe z rzepem to preferowany element mocujący do łączenia przebiegów kabli w dowolnej instalacji zgodnej ze standardami zarządzania kablami TIA-569 lub ISO/IEC 14763. Plastikowe opaski zaciskowe, jeśli są zbyt mocno dokręcone, odkształcają osłonę kabla i ściskają pary wewnątrz, zwiększając przesłuch i potencjalnie powodując błędy w certyfikacji kanału. Opaski na rzepy nie wywierają siły ściskającej i można je zmieniać tyle razy, ile potrzeba. Zarówno Panduit, jak i HellermannTyton produkują opaski zaciskowe przeznaczone specjalnie do stosowania w okablowaniu strukturalnym. Torba 100 opasek kablowych na rzepy kosztuje 10–20 USD i obsługuje potrzeby zarządzania typową instalacją panelową z 24 portami.

Poziome menedżery kabli

Poziomy menedżer kabli o wysokości 1U zamontowany bezpośrednio nad lub pod każdym panelem krosowym utrzymuje porządek przednich kabli krosowych i zapobiega ich zwisaniu na sąsiednim sprzęcie. Bez menedżerów kabli 48-portowy panel z 48 kablami krosowymi tworzy masę kabli, która blokuje przepływ powietrza, utrudnia identyfikację portów i pląta się, gdy trzeba przenieść pojedynczy kabel. Menedżery kabli z kanałami na palce (plastikowe palce, które prowadzą kable na boki) to najskuteczniejszy format i są dostępne w firmach Panduit, Leviton i innych producentów akcesoriów do stojaków. 15–60 USD za jednostkę 1U .

Haki typu J i osprzęt do mocowania kabli

Za panelem krosowym biegi kabli wejściowych wymagają podparcia w regularnych odstępach, aby zapobiec ciągnięciu zakończeń przez ciężar wiązki kablowej. Haki typu J — plastikowe lub metalowe wsporniki w kształcie siodełka, które można przymocować do szyn stojaka, konstrukcji korytek kablowych lub kołków ściennych — utrzymują wiązki kabli bez ich ściskania. TIA-569 zaleca punkty podparcia co 1,2–1,5 metra (4–5 stóp) wzdłuż poziomych tras kablowych. Haki J są niedrogie (0,50–2,00 USD za sztukę), ale należy je zainstalować przed poprowadzeniem kabli, co czyni je elementem planowania w równym stopniu, jak narzędziem.

Taśma na ryby, narzędzia do przeciągania kabli i sprzęt dostępowy

Jeśli trasy kablowe nie są już wcześniej przeciągnięte do lokalizacji panelu krosowego, potrzebne będą narzędzia do poprowadzenia kabli przez ściany, sufity i kanały kablowe. Konkretne narzędzia zależą od środowiska instalacji, ale poniższe są zawsze niezbędne.

Taśma rybna

Taśma rybna to długa, półsztywna taśma ze stali lub włókna szklanego, którą można przepchnąć przez kanały kablowe lub wnęki w ścianie, tworząc ścieżkę ciągnięcia. Gdy taśma rybna dotrze do punktu docelowego, kabel jest mocowany do taśmy i przeciągany z powrotem. Stalowe taśmy rybne w Długości 50 i 100 stóp obsługiwać większość komercyjnych scenariuszy instalacji. Taśmy rybne z włókna szklanego są preferowane w środowiskach, w których w pobliżu znajdują się przewody elektryczne pod napięciem, ponieważ włókno szklane nie przewodzi. Klein Tools, Greenlee i Milwaukee produkują niezawodne taśmy rybne.

Pręty żarowe i końcówki elastyczne

Pręty żarowe to popychacze z włókna szklanego używane do prowadzenia kabla przez otwarte przestrzenie sufitowe, gdzie taśma rybna byłaby zbyt sztywna, aby manewrować wokół przeszkód. Łączą się od końca do końca w sekcjach o długości zwykle 4 stóp, umożliwiając przebiegi 20–30 stóp lub więcej przez ciasne przestrzenie nadsufitowe. Wiertła elastyczne — długie, elastyczne przedłużki wierteł — służą do wiercenia otworów w zabezpieczeniach przeciwpożarowych, płytach górnych i wnękach ściennych w miejscach, do których nie docierają standardowe wiertła.

Drabina schodkowa i sprzęt zabezpieczający

Większość instalacji paneli krosowych sieciowych wymaga pracy na wysokości — nad płytami sufitowymi, na szczycie stojaków drabinkowych lub sięgania do szczytu wysokich stojaków na sprzęt. Drabina schodkowa z włókna szklanego o długości 6 stóp jest standardowym wyposażeniem instalacyjnym. W centrach danych z podniesioną podłogą lub wysokimi stojakami z otwartą ramą równie ważny jest stabilny podest ze schodkiem. Przez cały czas trwania instalacji należy nosić sprzęt ochrony osobistej, w tym okulary ochronne (do wiercenia i wbijania przewodów, które mogą pęknąć i stać się pociskami) oraz rękawice odporne na przecięcie (do manipulowania krawędziami kabli i szynami stojakowymi).

Pełna lista narzędzi według fazy instalacji

Poniższa tabela porządkuje wymagane narzędzia według etapów instalacji typowego panelu krosowego, od przeciągnięcia kabla po ostateczną dokumentację. Użyj tej listy kontrolnej przed rozpoczęciem pracy, aby upewnić się, że niczego nie brakuje przed rozpoczęciem pracy.

Narzędzia specyficzne dla instalacji ekranowanych i paneli krosowych Cat6A

Okablowanie ekranowanej skrętki (STP) i instalacje Cat6A wymagają specyficznych narzędzi, wykraczających poza standardowy zestaw. Ignorowanie tych różnic prowadzi do awarii uziemienia, przerw w ciągłości ekranu i niepowodzeń testów certyfikacyjnych, które są kosztowne w diagnozowaniu i naprawie po fakcie.

Narzędzia do przygotowywania kabli ekranowanych

Kabel STP ma ekran z folii lub plecionki, który owija się wokół wszystkich czterech par. Po zdjęciu osłony ekran ten należy ostrożnie założyć z powrotem na osłonę kabla, nie rozrywając go, a następnie podczas zakończenia łączyć z metalową obudową złącza ekranowanego panelu krosowego. Na tym etapie potrzebna jest para szczypiec z cienkimi końcówkami i dedykowane narzędzie do zakańczania gniazd trapezowych (dostarczane przez producenta panelu). Próba złożenia i połączenia ekranu gołymi rękami powoduje niespójny kontakt ekranu, co jest sprzeczne z celem ekranowanego okablowania.

Narzędzia i sprzęt uziemiający

Ekranowany panel sieciowy musi być podłączony do szyny uziemiającej szafy, która z kolei łączy się z systemem uziemienia i połączeń telekomunikacyjnych budynku (zgodnie z definicją w TIA-607-C). Wymaga to przewodu uziemiającego (min Miedź 6 AWG do łączenia stojaka z uziemieniem w większości instalacji komercyjnych), narzędzie do zaciskania końcówek i odpowiednie końcówki zaciskowe. Multimetr służy do sprawdzania ciągłości ścieżki uziemienia od panelu do głównej elektrody uziemiającej. Jeśli ścieżka uziemienia jest otwarta lub rezystancja przekracza 1 om, system ekranowania nie będzie działał zgodnie z przeznaczeniem.

Uwagi specyficzne dla Cat6A

Kabel Cat6A ma zazwyczaj znacznie większą średnicę niż kabel Cat6 7–8 mm w porównaniu z 5–6 mm — i wymaga większych akcesoriów do zarządzania kablami (szersze siodełka typu J-hook, menedżery kabli o większej pojemności) oraz narzędzia do wbijania ustawionego na dużą siłę w przypadku sztywniejszych przewodów 23 AWG. Większa średnica oznacza również, że za 48-portowym panelem przewodowym Cat6A będzie prowadzona znacznie grubsza wiązka kabli niż w przypadku równoważnego panelu Cat6. Należy odpowiednio zaplanować tylną przestrzeń do zarządzania kablami, zapewniając co najmniej 3–4 cale wolnej głębokości za panelem w celu zarządzania wiązkami.

Narzędzia bezpieczeństwa i sprzęt ochrony osobistej

Instalacja panelu krosowego to praca fizyczna, która wiąże się z prawdziwym ryzykiem obrażeń. Poniższe środki ochrony indywidualnej i narzędzia zabezpieczające powinny znajdować się w zestawie każdego instalatora.

• Okulary ochronne: Wymagane podczas wiercenia, dziurkowania przewodów i cięcia kabli. Końcówki drutu i fragmenty płaszcza mogą stać się pociskami o dużej prędkości.
• Rękawice odporne na przecięcie (poziom A4 lub wyższy): Szyny regałowe i krawędzie wybijane mają ostre zadziory. Rękawice odporne na przecięcie, spełniające normę ANSI/ISEA 105, poziom A4, zapewniają odpowiednią ochronę bez znaczącego pogarszania zręczności podczas obsługi kabli.
• Respirator N95: Wymagane podczas pracy w przestrzeniach sufitowych z izolacją z włókna szklanego, ognioodpornością natryskową lub nagromadzeniem pyłu i cząstek stałych.
• Nakolanniki: Zakończenie kabli w panelach krosowych na poziomie podłogi w obudowach do montażu na ścianie wymaga długotrwałego klęczenia. Profesjonalne nakolanniki zmniejszają zmęczenie i zapobiegają obrażeniom na podłogach betonowych lub wyłożonych płytkami.
• Latarka czołowa lub światło zadaniowe: Tył stojaka jest ciemny. Latarka czołowa pozostawia obie ręce wolne do pracy z kablami i eliminuje potrzebę trzymania latarki przez pomocnika.
• Nieprzewodząca drabina schodkowa: Drabiny z włókna szklanego są obowiązkowe podczas pracy w pobliżu urządzeń elektrycznych pod napięciem. Drabiny aluminiowe stwarzają ryzyko porażenia prądem w serwerowniach, w których zainstalowane są jednostki dystrybucji zasilania (PDU) i systemy UPS.

Zestaw startowy a zestaw profesjonalny: jaki budżet

Dla kogoś, kto po raz pierwszy instaluje panel krosowy sieci w małym domu lub małym biurze, minimalny zestaw narzędzi obejmuje niezbędne elementy bez zbędnych wydatków. Dla profesjonalnego instalatora regularnie wdrażającego panele krosowe w projektach komercyjnych, kompletny zestaw zapewnia jakość i szybkość, jakich wymaga profesjonalna praca.

W przypadku profesjonalnych wykonawców, którzy nie mogą od razu uzasadnić zakupu testera certyfikującego, wypożyczenie od Fluke Networks bezpośrednio lub za pośrednictwem autoryzowanych partnerów wynajmu zazwyczaj kosztuje 150–300 dolarów tygodniowo , dzięki czemu certyfikacja jest ekonomicznie dostępna nawet w przypadku zastosowania w jednym projekcie.
