Jakie są dwa rodzaje paneli krosowych?

Dwa typy paneli krosowych: bezpośrednia odpowiedź

Dwa główne typy paneli krosowych to przewodowe (stałe) panele krosowe i modułowe (keystone) panele krosowe . Te dwie kategorie stanowią podstawę okablowania strukturalnego w praktycznie każdym centrum danych, serwerowni i instalacji sieci komercyjnej. Zrozumienie różnic między nimi jest niezbędne przed zakupem krosownicy sieciowej lub zaprojektowaniem układu okablowania, ponieważ zły wybór może w przyszłości spowodować niepotrzebne koszty, brak elastyczności lub problemy z wydajnością.

Przewodowy panel krosowy jest dostarczany z kablami już fabrycznie podłączonymi do tylnej części panelu. Z drugiej strony modułowy panel krosowy jest dostarczany jako pusta rama, w której można umieścić wymienne gniazda Keystone, co pozwala instalatorowi wybrać typ złączy, kategorię, a nawet mieszać typy mediów w jednym panelu. Obydwa pełnią tę samą podstawową funkcję — organizowanie i przekierowywanie połączeń sieciowych — ale robią to w zasadniczo różny sposób i odpowiadają różnym scenariuszom wdrażania.

Przewodowe panele krosowe: wstępnie zakończone i gotowe do wdrożenia

Przewodowy panel krosowy, czasami nazywany panelem krosowym stałym lub wkręcanym, ma tylne porty zakończone blokami wciskanymi typu 110 lub podobnymi złączami. Kable wychodzące z obiektu – gniazdka ścienne, korytka kablowe, puszki podłogowe – są wbijane bezpośrednio w te bloki za pomocą narzędzia do wbijania. Z przodu panelu znajdują się standardowe porty RJ45, do których krótkie kable krosowe łączą sprzęt z resztą sieci.

Ten typ panelu krosowego sieci jest tradycyjnym koniem pociągowym okablowania strukturalnego. Jest powszechnie dostępny w Konfiguracje 24-portowe i 48-portowe , a większość modeli zajmuje miejsce w szafie o wysokości 1U lub 2U. Opcje standardowe są przystosowane do wydajności Cat5e, Cat6 lub Cat6A, z możliwością obsługi paneli Cat6A 10 Gigabit Ethernet na odległość do 100 metrów .

Zalety przewodowych paneli krosowych

• Niższy koszt początkowy na port w porównaniu z alternatywami modułowymi
• Stała jakość zakończenia na poziomie fabrycznym na wszystkich portach
• Prostszy proces instalacji w przypadku jednolitych wdrożeń na dużą skalę
• Sprawdzona niezawodność w środowiskach z tysiącami zainstalowanych portów
• Szeroka dostępność od dostawców, w tym Panduit, Leviton, Belden i CommScope

Ograniczenia przewodowych paneli krosowych

Główną wadą jest sztywność. Każdy port panelu przewodowego ma ten sam typ złącza. Jeśli potrzebujesz połączenia portów miedzianych Cat6 wraz z połączeniami światłowodowymi lub koncentrycznymi, nie da się tego osiągnąć w ramach jednego panelu przewodowego. Ponadto, jeśli pojedynczy port ulegnie uszkodzeniu, jego wymiana zwykle oznacza wymianę lub ponowne zakończenie całego panelu lub przynajmniej tego pojedynczego bloku. W środowiskach, w których wymagania dotyczące okablowania często się zmieniają, sztywność staje się prawdziwym problemem operacyjnym.

Przewodowe panele krosowe najlepiej nadają się do wdrożeń w dużych biurach, sieciach szkolnych i środowiskach przemysłowych, gdzie setki identycznych przebiegów miedzianych należy zakończyć szybko i oszczędnie. Typowy 48-portowy panel przewodowy Cat6 może kosztować zaledwie 30–80 USD, co czyni go atrakcyjnym dla projektów wrażliwych na budżet.

Modułowe panele krosowe: elastyczne i gotowe na przyszłość

Modułowy panel krosowy to pusta obudowa, zwykle oferowana w obudowach z 12, 24 lub 48 portami, zaprojektowana tak, aby pomieścić indywidualne gniazda typu keystone. Każde gniazdo w ramie może pomieścić inny typ gniazda — Cat5e, Cat6, Cat6A, moduły światłowodowe LC, światłowodowe SC, koncentryczne typu F, a nawet moduły keystone USB lub HDMI. To sprawia, że ​​modułowy panel krosowy sieciowy jest najbardziej wszechstronną opcją dostępną obecnie w okablowaniu strukturalnym.

Instalacja polega na wciśnięciu wybranych gniazd Keystone do ramy panelu, a następnie zakańczeniu każdego gniazda z osobna. Same podnośniki można wbić, bez użycia narzędzi lub wstępnie zakończyć, w zależności od wybranego modelu podnośnika. Po zainstalowaniu, z przodu każdego gniazda widoczny jest dla użytkownika odpowiedni interfejs portu.

Zalety modułowych paneli krosowych

• Pełna elastyczność w zakresie mieszania typów złączy w jednym panelu
• Łatwe naprawy na poziomie portu: wymień pojedyncze uszkodzone gniazdo Keystone bez wymiany całego panelu
• Skalowalność — zacznij od częściowo zapełnionego panelu i dodawaj porty w miarę wzrostu potrzeb
• Obsługuje przyszłe aktualizacje poprzez zamianę modułów kluczowych na kategorie o wyższej ocenie
• Idealny do centrów danych, instalacji AV i środowisk multimedialnych

Ograniczenia modułowych paneli krosowych

Panele modułowe wiążą się z wyższym kosztem na port. Sama wysokiej jakości modułowa rama panelu Keystone z 24 portami może kosztować 20–50 USD, a każde pojedyncze gniazdo Keystone Cat6A może dodać kolejne 5–15 USD na port. W przypadku w pełni zapełnionego 48-portowego panelu modułowego Cat6A całkowite koszty komponentów mogą osiągnąć 300–600 dolarów lub więcej w porównaniu z ceną poniżej 100 dolarów za równoważny panel przewodowy. Czas pracy jest również dłuższy, ponieważ każde gniazdo musi być indywidualnie zakończone i zatrzaskiwane.

Spójność wydajności zależy również od jakości poszczególnych wybranych gniazd Keystone. Mieszanie niskiej jakości gniazd innych firm w markowej ramie panelu może powodować niespójne pomiary przesłuchów i tłumienności wtrąceniowej, co może potencjalnie zakończyć się niepowodzeniem testów certyfikacyjnych kanału. Jeśli to możliwe, zawsze używaj podnośników i ram z przetestowanego i certyfikowanego systemu tego samego producenta.

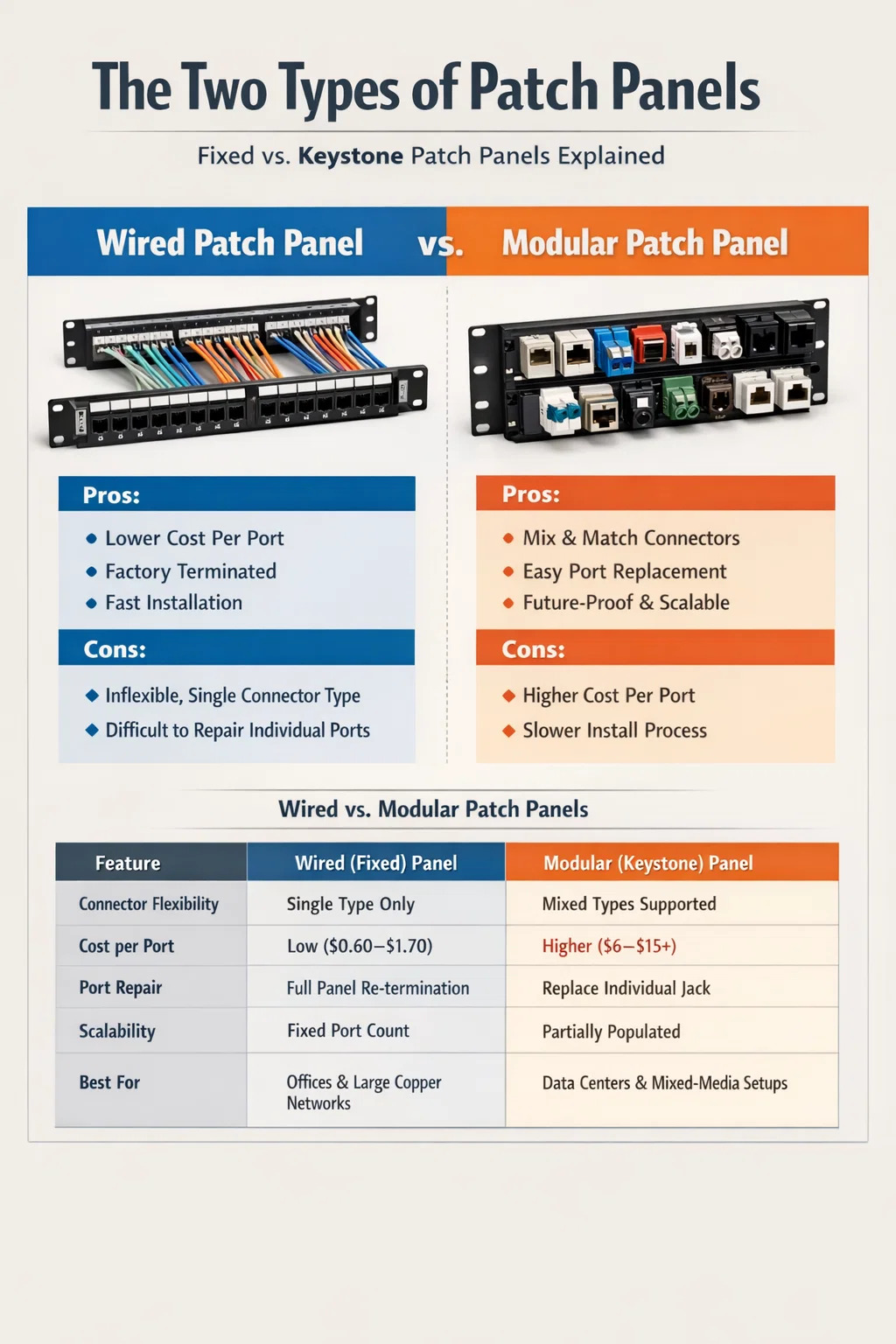

Porównanie bezpośrednie: panele krosowe przewodowe i modułowe

Poniższa tabela podsumowuje kluczowe różnice, które pomogą Ci zdecydować, który typ panelu krosowego odpowiada wymaganiom Twojego projektu.

Jak wybrać dobro Panel krosowy sieci dla Twojego Projektu

Wybór pomiędzy przewodowym a modułowym panelem krosowym sieciowym sprowadza się do czterech praktycznych czynników: budżetu, różnorodności nośników, przewidywanego wzrostu i oczekiwań w zakresie konserwacji. Nie ma uniwersalnej, lepszej opcji – oba typy są z powodzeniem stosowane każdego dnia w profesjonalnych instalacjach.

Projekty oparte na budżecie

Jeśli projekt wiąże się z zakończeniem 100 lub więcej miedzianych przebiegów tej samej kategorii i cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Środowiska mieszane i centra danych

Centra danych rutynowo łączą miedziany Ethernet, łącza światłowodowe, a czasami połączenia koncentryczne lub audio w tej samej szafie. Modułowy panel krosowy sieciowy obsługuje to wszystko w jednej ramie 1U, utrzymując porządek w szafie i zmniejszając liczbę potrzebnych paneli. Wiele korporacyjnych centrów danych standaryzuje panele modułowe, szczególnie dlatego, że mogą modernizować poszczególne porty światłowodowe z 1G LC do 10G LC lub 25G LC, po prostu zamieniając moduły Keystone, bez konieczności ponownego prowadzenia kabli lub wymiany całych paneli.

Konserwacja i długoterminowa możliwość serwisowania

W środowiskach o dużym natężeniu ruchu portów — przestrzeniach coworkingowych, hotelowych centrach biznesowych, miejscach wydarzeń — indywidualne gniazda Keystone wytrzymują fizyczne obciążenia wynikające z powtarzających się cykli podłączania i odłączania. Panel modułowy umożliwia technikowi wymianę zużytego podnośnika w czasie krótszym niż dwie minuty, przy cenie części wynoszącej 5–10 USD, bez zakłócania innych połączeń. Ta sama naprawa panelu przewodowego wymaga ponownego przebicia bloku lub wymiany całego zespołu panelu, co może oznaczać 30–60 minut przestoju na incydent.

Przyszłościowe rozwiązania i udoskonalenia technologiczne

Standardy sieciowe ewoluują. Cat6A jest obecnie zalecanym minimum dla nowych instalacji komercyjnych zgodnie z TIA-568.2-D, a 10GBase-T jest coraz bardziej powszechne nawet w środowiskach małych i średnich firm. Jeśli dzisiaj wdrożysz przewodowy panel Cat6 i będziesz potrzebować wydajności Cat6A za trzy lata, będziesz musiał wymienić cały panel. W przypadku panelu modułowego można zamieniać gniazda Keystone, zachowując ramę. To rozróżnienie ma mniejsze znaczenie w szafie z 24 portami, ale staje się znaczące w przypadku szafy z 24 portami Centrum danych na 10 szaf i 480 portów .

Oprócz dwóch głównych typów: panele krosowe kątowe, ekranowane i puste

Chociaż przewodowe i modułowe to dwie podstawowe kategorie, oba typy są dostępne w wyspecjalizowanych wariantach, które spełniają określone wymagania instalacyjne.

Kątowe panele krosowe

Kątowe panele krosowe nachylają przednie porty pod kątem 45 stopni, prowadząc kable krosowe na bok, a nie prosto w stronę przodu szafy. To radykalnie zmniejsza naprężenia promienia zgięcia kabli krosowych i sprawia, że ​​szafy o dużej gęstości są znacznie czystsze. Panele kątowe są dostępne zarówno w wersji przewodowej, jak i modułowej i są powszechnie stosowane w układach przełączających montowanych na górze szafy, gdzie kluczowe znaczenie ma zarządzanie kablami. Niektóre projekty ustawiają pod kątem tylko dolny rząd portów, tworząc hybrydowy układ płaski/kątowy zapewniający maksymalną gęstość.

Ekranowane panele krosowe (STP).

W środowiskach o znacznych zakłóceniach elektromagnetycznych — halach produkcyjnych, obiektach nadawczych, pomieszczeniach obrazowania medycznego — okablowanie ekranowaną skrętką (STP) wymaga ekranowanego panelu krosowego, aby zachować ciągłość ekranu kabla w całym łączu. Ekranowany panel krosowy sieciowy zawiera metalowe obudowy portów i szynę uziemiającą, która łączy się ze ścieżką uziemienia szafy. Użycie nieekranowanego panelu z kablem STP niszczy ekran na panelu, całkowicie mijając się z jego przeznaczeniem. Panele ekranowane są dostępne zarówno w wersji przewodowej, jak i modułowej, chociaż ich koszt jest w przybliżeniu wyższy 30–50% w porównaniu z równoważnymi modelami nieekranowanymi .

Puste panele krosowe

Puste panele krosowe nie mają w ogóle portów. Służą wyłącznie do zarządzania szafą — wypełniania pustych przestrzeni 1U w celu poprawy przepływu powietrza, blokowania kurzu lub zapewnienia oznaczonej powierzchni na dokumentację. Puste panele nie stanowią funkcjonalnego elementu dystrybucji danych, ale stanowią profesjonalne wykończenie każdego dobrze zorganizowanego stojaka i wspomina się o nich tutaj, ponieważ często są grupowane obok funkcjonalnych paneli krosowych w katalogach dostawców i mogą powodować zamieszanie u kupujących po raz pierwszy.

Zagęszczenie portów, jednostki stelażowe i kwestie związane z zarządzaniem kablami

Obydwa typy paneli krosowych należy oceniać nie tylko pod względem typu złącza, ale także pod kątem ich dopasowania do ogólnego układu szafy. Standardowy 19-calowy stojak EIA zapewnia 42U powierzchni użytkowej . Zły dobór paneli może spowodować marnowanie jednostek stelażowych, koszmary związane z zarządzaniem kablami i sprawiać, że rozwiązywanie problemów będzie bolesne.

48-portowy przewodowy panel krosowy o wysokości 1U ciasno upakuje porty i pozostawia niewiele miejsca w poziomie na zaciski do zarządzania kablami. Wielu instalatorów łączy każdy 48-portowy panel z poziomym menedżerem kabli o wysokości 1U bezpośrednio pod nim, co pozwala zaoszczędzić 2U na panel, ale znacznie poprawia długoterminową łatwość konserwacji. Panel z 24 portami w obudowie 1U zapewnia większą swobodę w poziomie pomiędzy portami, ułatwiając oznaczanie i śledzenie poszczególnych kabli bez zakłócania sąsiednich połączeń.

W przypadku paneli modułowych dodatkową głębokość wymaganą w niektórych konstrukcjach podnośników trapezowych należy sprawdzić w odniesieniu do prześwitu z tyłu szafy. Niektóre zworniki Cat6A wystają 2–3 cale za powierzchnię panelu, a w obudowach do montażu naściennego o małej głębokości i głębokości zaledwie 12–14 cali może to fizycznie uniemożliwić instalację bez dokładnego planowania wstępnego.

Praktyki w zakresie etykietowania i dokumentowania

Niezależnie od rodzaju panelu, odpowiednie oznakowanie jest równie ważne jak sam osprzęt. Najlepsza praktyka branżowa wymaga, aby każdy port był oznaczony unikalnym identyfikatorem, który odpowiada harmonogramowi okablowania dokumentującemu punkt początkowy, miejsce docelowe, kategorię kabla, datę instalacji i odniesienie do wyniku testu. Większość wysokiej jakości paneli krosowych zawiera kanał z etykietami pod lub nad portami. Korzystanie z systemów etykietowania Brady, HellermannTyton lub podobnych z etykietami termokurczliwymi lub samolaminującymi zapewnia czytelność identyfikatorów 10 lat nawet w zakurzonym lub wilgotnym środowisku.

Najlepsze praktyki instalacyjne dla obu typów paneli

Niezależnie od tego, jaki typ panelu krosowego wybierzesz, zestaw spójnych praktyk instalacyjnych gwarantuje, że wydajność kanału będzie zgodna lub przekraczająca specyfikacje znamionowe.

• Utrzymuj skręt pary w odległości 13 mm od punktu zakończenia aby zminimalizować przesłuchy, szczególnie w instalacjach Cat6A.
• Pozostaw co najmniej 12 cali pętli serwisowej za panelem, aby umożliwić ponowne zakończenie bez ciągnięcia nowego kabla.
• Nigdy nie przekraczaj minimalnego promienia zgięcia kabla — zazwyczaj 4x średnicy kabla w przypadku kabla nieekranowanego i 8x w przypadku kabla ekranowanego.
• Użyj skalibrowanego narzędzia do wbijania ustawionego na poziom uderzenia właściwy dla typu bloku (110 vs. Krone).
• Przed podpisaniem instalacji przetestuj każdy kanał za pomocą certyfikowanego testera terenowego (Fluke DSX, IDEAL SignalTEK lub odpowiednik) pod kątem zgodności ze standardami TIA-568 lub ISO/IEC 11801.
• Przechowuj raporty z testów w formie elektronicznej i łącz je z harmonogramem okablowania dla każdego portu w systemie.
• W przypadku korzystania z paneli modułowych należy upewnić się, że gniazdo trapezowe i rama panelu pochodzą z tego samego przetestowanego systemu, aby chronić gwarancję producenta lub certyfikaty.

Wykonanie tych kroków przekształca panel krosowy z prostego zakupu sprzętu w odpowiednio udokumentowany, certyfikowany element infrastruktury, który niezawodnie obsługuje sieć przez długi czas. 15–25 lat — typowy cykl życia systemu okablowania strukturalnego zainstalowanego zgodnie z obowiązującymi standardami.

Typowe błędy przy wyborze panelu krosowego

Nawet doświadczeni instalatorzy czasami popełniają błędy w wyborze, które powodują problemy miesiące lub lata po pierwszym wdrożeniu. Poniżej znajdują się najczęstsze i najbardziej możliwe do uniknięcia.

Niezgodna kategoria panelu z kategorią kabla

Zainstalowanie kabla Cat6A i zakończenie go na panelu o klasie Cat6 ogranicza wydajność kanału do Cat6. Najsłabszy element w kanale określa wydajność znamionową całego łącza. Jeśli używasz Cat6A do obsługi 10GBase-T lub 25GBase-T, każdy komponent — kabel, panel krosowy, gniazdo Keystone i kabel krosowy — musi mieć oznaczenie Cat6A.

Ignorowanie zarządzania tylnymi kablami

Tył gęsto zapełnionego 48-portowego panelu może pomieścić 48 pojedynczych przebiegów kabli. Bez odpowiednich tylnych prowadnic kabli, haków J lub szpul kabli te biegi stają się splątaną masą, która sprawia, że ​​przyszłe dodawanie, przesuwanie i zmiany (MAC) są niepotrzebnie trudne i zwiększają ryzyko przypadkowego uszkodzenia kabla podczas niepowiązanych prac konserwacyjnych.

Kupowanie komponentów niesystemowych w celu zaoszczędzenia pieniędzy

Używanie ramy panelu Panduit z gniazdami Keystone innej marki lub łączenie paneli krosowych Cat6 z kablem Cat6A od innego producenta powoduje naruszenie gwarancji na testowany system. Producenci tacy jak Panduit, Leviton, Belden, CommScope i Legrand certyfikują swoje komponenty jako systemy, a certyfikacja ta jest ważna tylko wtedy, gdy komponenty z tej samej rodziny są używane razem. Mieszanie marek, aby zaoszczędzić 2–5 dolarów za port może unieważnić 25-letnią gwarancję na system wartą znacznie więcej niż oszczędności.

Niedoszacowanie wymagań dotyczących liczby portów

Powszechną zasadą przy projektowaniu okablowania komercyjnego jest planowanie 20–30% więcej portów niż obecnie wymagane . Organizacje rosną, stacje robocze się mnożą, a urządzenia IoT rozprzestrzeniają się. Wyczerpanie się portów panelu krosowego wymusza instalację nowego panelu w połowie szafy lub całkowite przeprojektowanie — oba są bardziej uciążliwe i droższe niż zwykła instalacja od początku większego panelu lub dodatkowych paneli.
